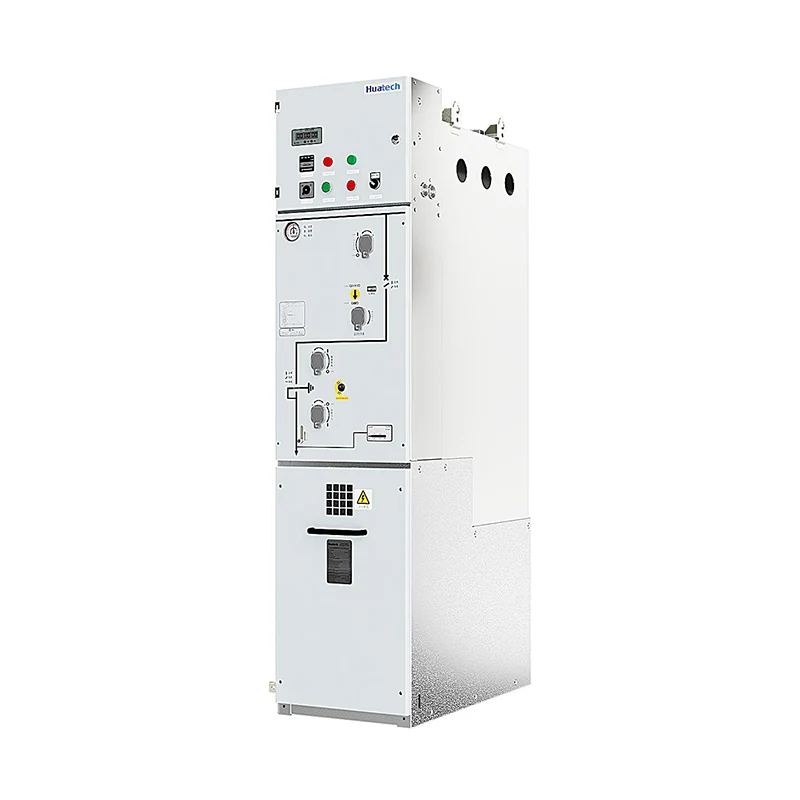

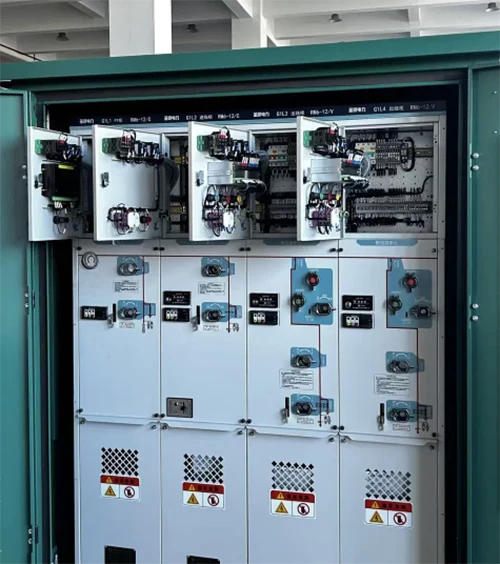

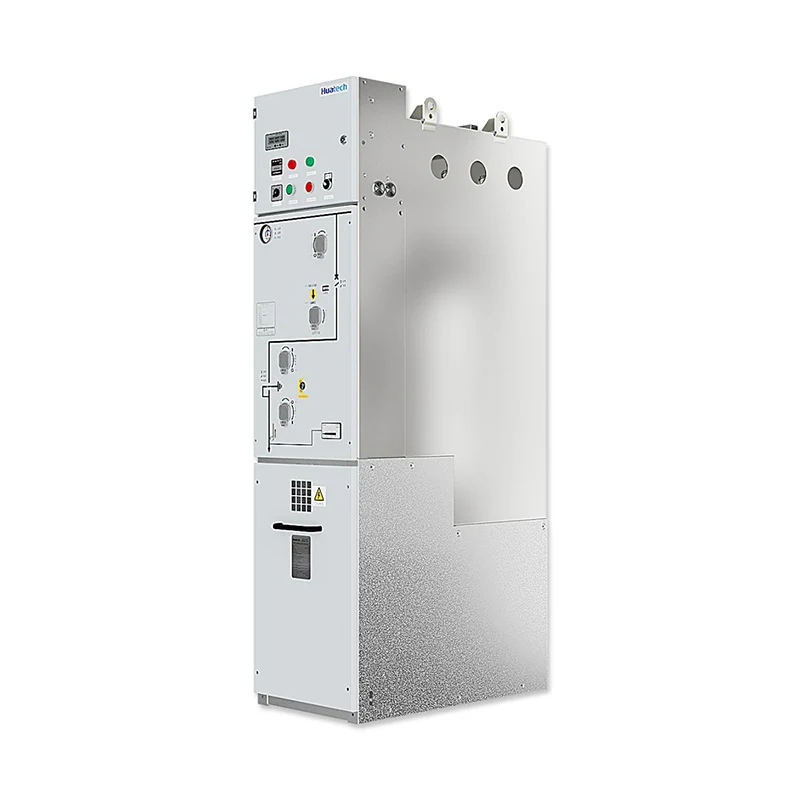

RMU compacta aislada con gas SF6 SM6

La mayoría de los interruptores hacen una gran entrada y luego gradualmente se desvanecen en un programa de mantenimiento lleno de citas. Es el tipo de equipo que exige atención en los momentos más inoportunos. El SM6 Compact RMU adopta el enfoque completamente opuesto. Esta unidad modesta llega silenciosamente, se ubica en su rincón designado y luego procede a no hacer absolutamente nada extraordinario durante los siguientes treinta años. No hay dramas, ni llamadas de servicio, ni frenética solución de problemas a medianoche, ni búsquedas aterrorizadas de piezas de repuesto que quedaron obsoletas hace una década. La RMU compacta con aislamiento de gas SF6 SM6 es solo una cámara de SF6 sellada que se ocupa de sus propios asuntos mientras el mundo exterior experimenta ciclos de calor, humedad y polvo. La asamblea no busca reconocimiento, no dispara alarmas y no genera trámites. Este no es un equipo emocionante, y ese es precisamente el punto.

Parámetros

Una arquitectura modular se encuentra en el corazón del conjunto, lo que permite una configuración flexible y una instalación sencilla sin una preparación excesiva del sitio. El sistema de aislamiento SF6 completamente sellado elimina la exposición interna a la humedad y los contaminantes, brindando un funcionamiento confiable y sin intervención año tras año. Los enclavamientos mecánicos integrados proporcionan una capa esencial de seguridad operativa, evitando errores durante las secuencias de conmutación. Mientras tanto, los componentes internos de alta calidad garantizan un rendimiento estable a largo plazo en las redes de distribución de media tensión. La RMU compacta con aislamiento de gas SF6 SM6 también se adapta a una variedad de configuraciones funcionales, incluidos interruptores de carga, disyuntores de vacío, esquemas de protección de fusibles y unidades de medición dedicadas. Esto hace que esta solución compacta se adapte a diversas demandas de aplicaciones sin comprometer su promesa principal de longevidad silenciosa.

Aplicaciones

La unidad principal en anillo (RMU) se utiliza ampliamente en subestaciones compactas, subestaciones transformadoras, redes de distribución de energía urbana, plantas de energía solar, centrales eólicas y sistemas de distribución de energía industrial.

Pasos de instalación del producto

Preparación previa a la instalación

Antes de colocar la RMU compacta aislada con gas SF6 SM6, asegúrese de que la instalación se realice en un clima tranquilo y seco, sin arena ni precipitaciones. La humedad relativa debe permanecer por debajo del ochenta por ciento. El área de trabajo debe estar cubierta con láminas antiestáticas y el piso debe mantenerse limpio. Inspeccione minuciosamente la unidad. Verifique que la presión del gas SF6 y el contenido de humedad cumplan con las especificaciones de fábrica. Verifique todos los componentes aislantes en busca de grietas o daños y confirme que los sellos estén intactos y que no se hayan reutilizado juntas. La base debe pasar la inspección, con la distancia entre centros y las desviaciones de altura dentro de los diez milímetros y la variación del centro de los pernos incrustados no mayor a dos milímetros. La resistencia del hormigón debe estar completamente curada y verificada.

Pasos de instalación

Levante el conjunto sellado a su posición utilizando el aparejo adecuado y una grúa. Ajuste los pernos niveladores hasta que la alineación vertical esté dentro de la tolerancia del fabricante. Asegure el gabinete de acuerdo con la secuencia numerada de fábrica, apretando todos los pernos con una llave dinamométrica calibrada. No utilice más de tres cuñas por punto, con un espesor total de la pila inferior a diez milímetros. Conecte los cables entrantes y salientes según el esquema eléctrico. Para terminaciones enchufables, asegúrese de que el pasador de contacto se asiente completamente dentro del casquillo para evitar que se desplace y confirme que el cono de tensión encaje cómodamente sin sobrecompresión. Llene el compartimiento de gas con SF6 seco a la presión especificada y luego realice una verificación de fugas. Todas las piezas metálicas deben estar unidas a una conexión a tierra confiable. La ranura de sellado debe estar limpia y libre de rayones. Aplique el sellador con cuidado, evitando la migración hacia el lado del gas. El tanque soldado normalmente logra una fuga anual por debajo del cero coma cinco por ciento. Las pruebas finales incluyen medición de la resistencia de aislamiento, verificación de la tensión soportada de frecuencia industrial y confirmación funcional del enclavamiento mecánico del interruptor de tres posiciones. Nunca abra la cámara llena de gas a menos que lo autorice y lo guíe el fabricante. La sala de equipos debe contar con ventilación de bajo nivel con intercambio de aire no menos de cuatro veces por hora, y se recomienda al personal que trabaja en áreas confinadas que lleve monitores de detección de SF6 y oxígeno.

Taller

Certificaciones y Calificados

Preguntas frecuentes

P1: ¿Qué tipo de cobertura de garantía se proporciona?

La garantía estándar tiene una duración de doce meses desde la puesta en servicio o dieciocho meses desde el envío, lo que ocurra primero. Términos ampliados disponibles previa solicitud.

P2: ¿Qué tan fácil es conseguir repuestos?

Los repuestos críticos se mantienen en un inventario regional y los artículos más comunes se envían dentro de tres a cinco días hábiles.

P3: ¿Qué mantenimiento de rutina se requiere realmente?

Inspección visual de manómetros y terminaciones de cables anualmente. Verificaciones del mecanismo de funcionamiento cada pocos años dependiendo de la frecuencia de conmutación.

P4: ¿Se puede ampliar esta unidad más adelante si la carga aumenta?

Sí, la arquitectura modular permite agregar paneles adicionales con un mínimo de reelaboración, siempre que se haya reservado espacio en el diseño inicial.

P5: ¿Qué certificaciones lleva este equipo?

El conjunto cuenta con la certificación ISO 9001 además de informes de pruebas de tipo alineados con las normas IEC pertinentes. Documentación completa disponible a pedido.
