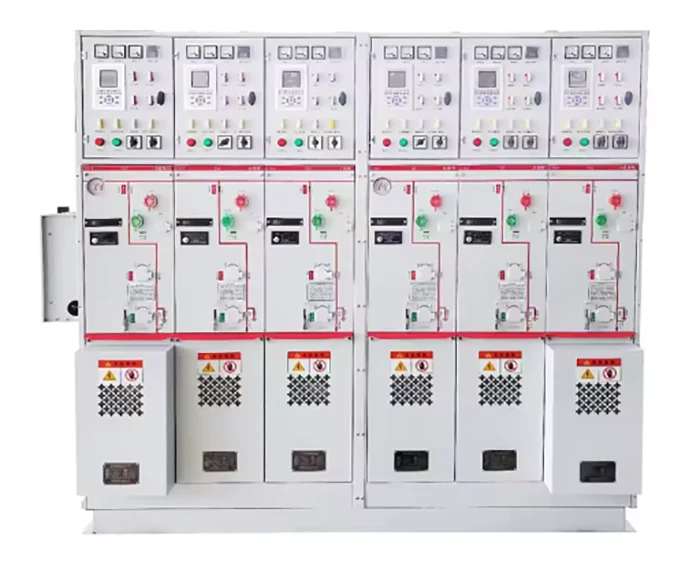

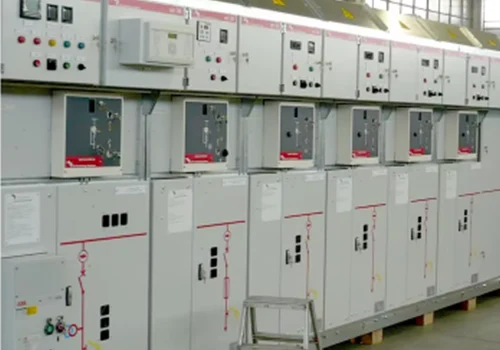

El Switchgear de unidad principal en anillo (en lo sucesivo, "unidad principal en anillo") es un nuevo producto diseñado y desarrollado por JUCEG, que utiliza técnicas internacionales avanzadas. Sus especificaciones técnicas cumplen plenamente con los estándares IEC62271 - 200 y GB3906.
Caracterizado por su tamaño compacto, diseño liviano, operación flexible, fácil mantenimiento y rendimiento estable y confiable, el panel de distribución de la unidad principal en anillo de 12 KV tiene una protección de enclavamiento integral y una clasificación de protección IP3X. En consecuencia, es una solución ideal para proyectos de renovación de la red principal.
Este producto está diseñado principalmente para su uso en redes de CA trifásicas de 50 Hz para recepción y distribución de energía. Es muy adecuado para la construcción y mejora de redes eléctricas urbanas, empresas industriales y mineras, edificios de gran altura y servicios públicos. Ya sea que se utilice como unidad de suministro de energía de bucle o equipo terminal, permite la distribución, el control y la protección de activos eléctricos y también es adecuado para su instalación dentro de subestaciones preensambladas.
|
No. |
Artículo |
Unidad |
Parámetro técnico |
|
|
1 |
Tensión nominal |
kV |
12 |
|
|
2 |
Corriente nominal |
A |
1250 |
|
|
3 |
Tensión soportada nominal de frecuencia industrial de corta duración (valor efectivo) |
kV |
42 |
|
|
4 |
Tensión nominal soportada al impulso del rayo (valor pico) |
kV |
75 |
|
|
5 |
Corriente nominal de corte en cortocircuito (valor efectivo) |
KA |
31.5 |
|
|
6 |
Corriente nominal de cierre de cortocircuito (valor pico) |
KA |
80 |
|
|
7 |
Corriente nominal de estabilidad térmica (valor efectivo) |
Circuito principal (4S) |
KA |
31.5 |
|
Bucle de tierra (4S) |
KA |
27.3 |
||
|
8 |
Corriente nominal de estabilidad dinámica (valor pico) |
Circuito principal |
KA |
80 |
|
Bucle de tierra |
KA |
68.3 |
||

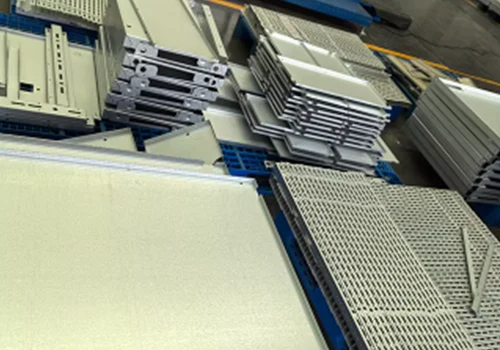

Utilice un sustrato de acero inoxidable 316L y un revestimiento nanocerámico.
Apoyando la libre selección de componentes como ABB/Siemens.

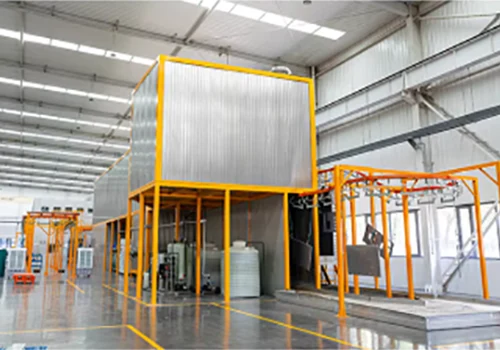

Sistema de pulverización importado de Alemania con un error de uniformidad de recubrimiento <5 μm y una tasa de defectos de pulverización <0,3 %.
Cuenta con canales de alivio de presión diseñados racionalmente y un sistema de bloqueo mecánico de "Cinco prevenciones" para garantizar la seguridad del operador.

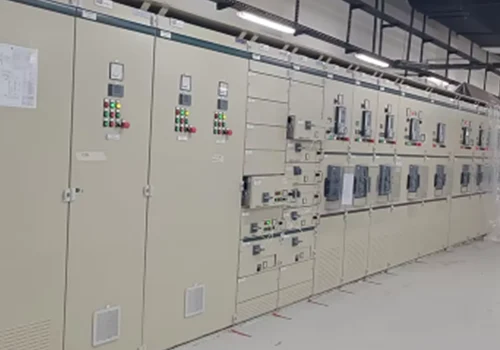

Proyecto SudáfricaBrindamos soporte de ingeniería eléctrica para este proyecto, incluido el diseño y fabricación del panel.
Proyecto AustraliaSuministramos VCB, aparamenta de MT y otros productos eléctricos, y asistimos con soporte técnico.
Proyecto FilipinasSuministramos cuadros eléctricos y brindamos asistencia técnica.

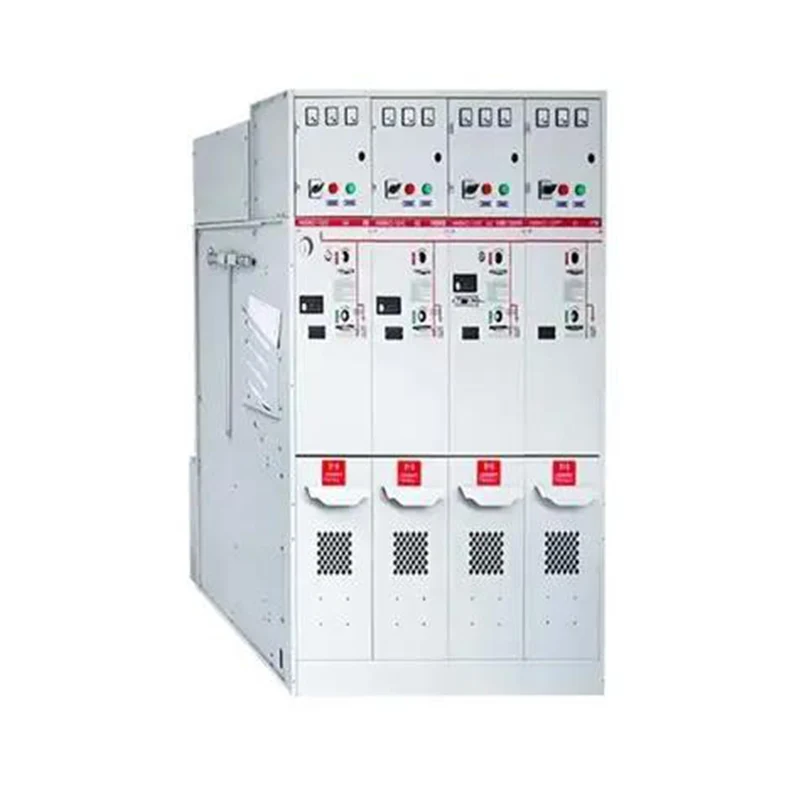

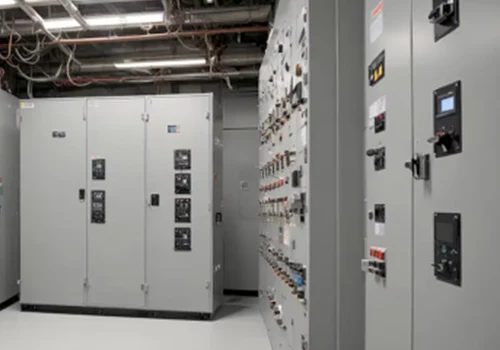

El panel de aparamenta de unidad principal en anillo de 12 KV presenta un tamaño extremadamente compacto, lo que permite una implementación flexible en subestaciones urbanas densamente pobladas o en estaciones transformadoras preensambladas con espacio limitado. Su construcción integral completamente cerrada garantiza una confiabilidad operativa excepcional al aislar eficazmente todos los componentes activos primarios de factores ambientales adversos, como humedad fluctuante, contaminantes en el aire y estrés dieléctrico a gran altitud.
Diseñada con un enfoque principal en la protección del personal y los activos, la unidad reduce el riesgo de propagación del arco eléctrico y no representa riesgo de incendio. Los niveles de ruido operativo se minimizan para garantizar un funcionamiento silencioso en áreas residenciales o comerciales. La carcasa robusta del panel de distribución de la unidad principal de anillo de 12 KV, junto con los protocolos de enclavamiento avanzados, garantiza un entorno operativo seguro y libre de exposición a piezas vivas.
Este producto cumple estrictamente con los requisitos IEC y GB y ha pasado pruebas de tipo exhaustivas. Está acompañado de documentos completos de certificación de terceros al salir de fábrica para garantizar un cumplimiento perfecto para la entrada a la red. Basándose en una tecnología de soldadura completamente sellada y estrictos procedimientos de control de calidad, como la detección de fugas por espectrometría de masas de helio, el panel de interruptores de la unidad principal de anillo de 12 KV tiene una vida útil diseñada de más de 30 años y una tasa de fallas extremadamente baja. Mientras tanto, su estructura admite una personalización en profundidad no estándar para configuraciones de protección, relaciones de transformador y métodos de línea de entrada/salida. Esto no sólo puede adaptarse a escenarios de renovación complejos, sino que también puede reducir eficazmente los costos de renovación de la construcción civil in situ.
¿Es usted una fábrica o una empresa comercial?
Fábrica, podemos garantizar que nuestro precio es razonable y competitivo.
¿Cuándo puedo tener el precio?
Por lo general, cotizamos dentro de las 24 horas posteriores a la recepción de su consulta.
¿Podemos imprimir nuestro logotipo y el nombre de la empresa en los productos?
Sí, por supuesto, aceptamos OEM.
¿Cuál es el plazo de entrega?
El plazo de entrega depende de las cantidades solicitadas, normalmente entre 15 y 20 días después de recibir el pago.
¿Cómo es su proceso de control de calidad?
Todos los productos serán inspeccionados empezando por los accesorios, y se realizarán pruebas de rutina antes de salir de nuestra fábrica.
¿Cómo solucionar los problemas de calidad postventa?
Tome fotografías o videos de los problemas de calidad y envíenoslos para que los revisemos y confirmemos, y le ofreceremos una solución satisfactoria dentro de 1 a 3 días.
¿Cuál es el tiempo de garantía?
12 meses desde la fecha de envío.
