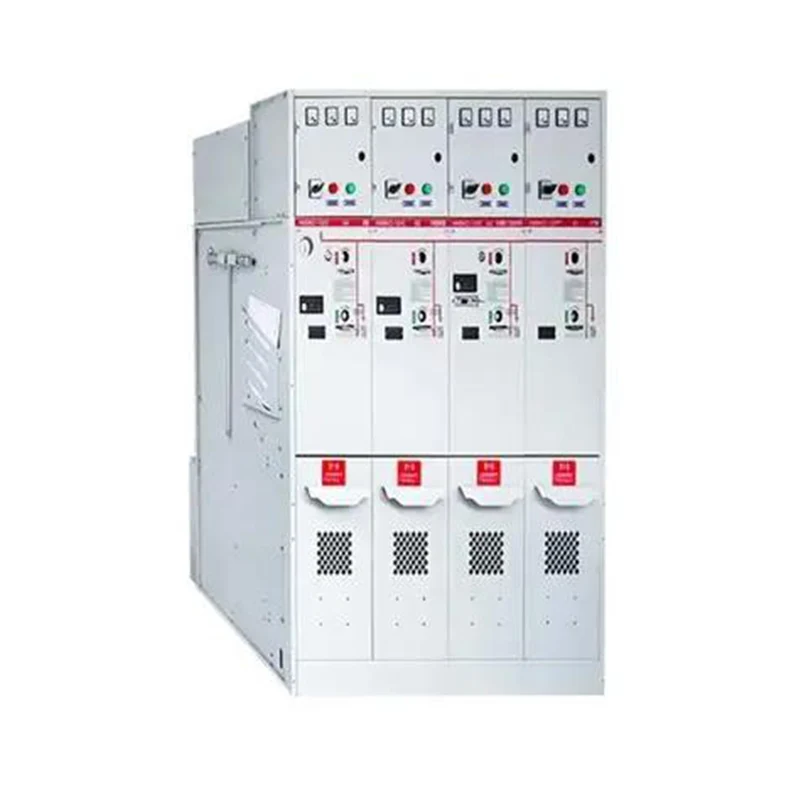

En el panorama de la distribución de energía eléctrica, laUnidad principal de anillo surge como un conjunto de aparamenta fundamental que garantiza continuidad, seguridad y flexibilidad operativa. Este sistema compacto y encapsulado maneja voltajes típicamente entre 11 kV y 36 kV, actuando como un nodo dentro de topologías de distribución tipo anillo. Su diseño permite múltiples alimentadores entrantes y salientes, lo que permite compartir carga, aislar fallas y reconfigurar la red sin interrupciones prolongadas. Para servicios públicos e instalaciones industriales, la unidad principal en anillo sirve como una solución rentable y de bajo mantenimiento que integra funciones de conmutación, protección y medición en un solo espacio, lo que reduce drásticamente las demandas espaciales y de ingeniería civil en comparación con los equipos de distribución convencionales aislados en aire.

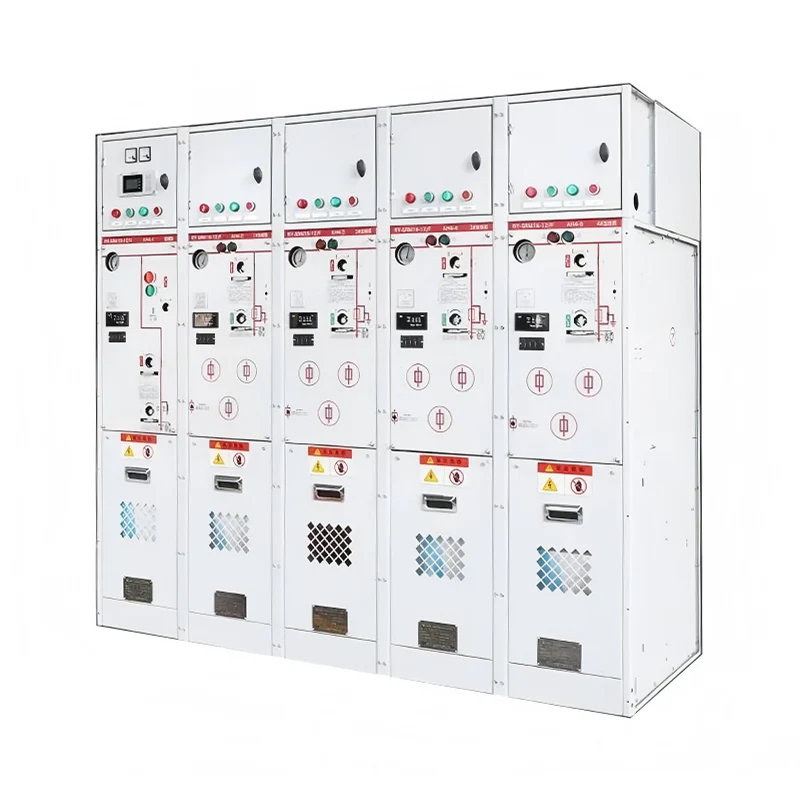

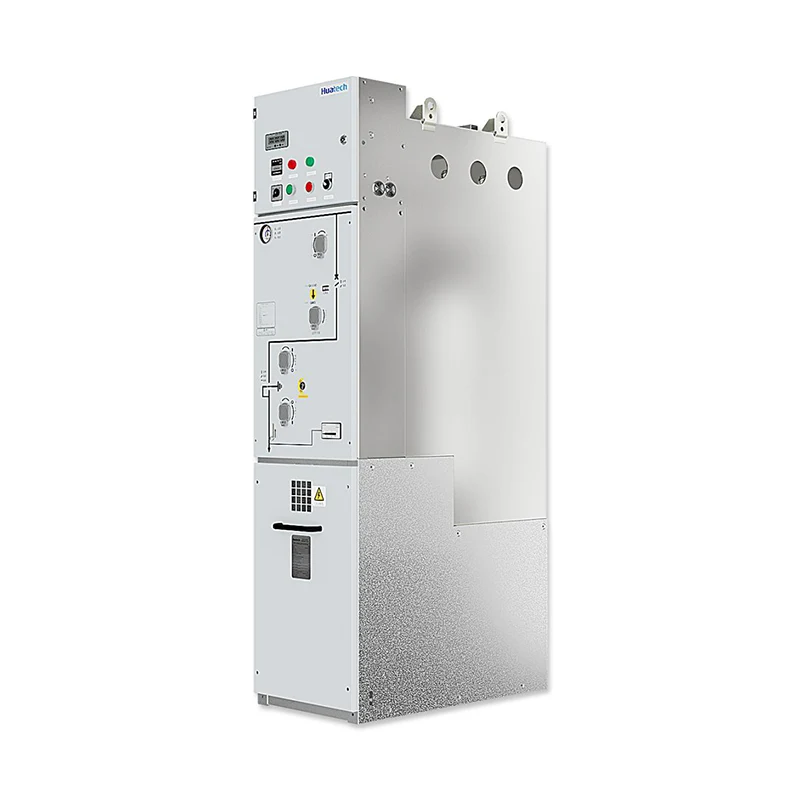

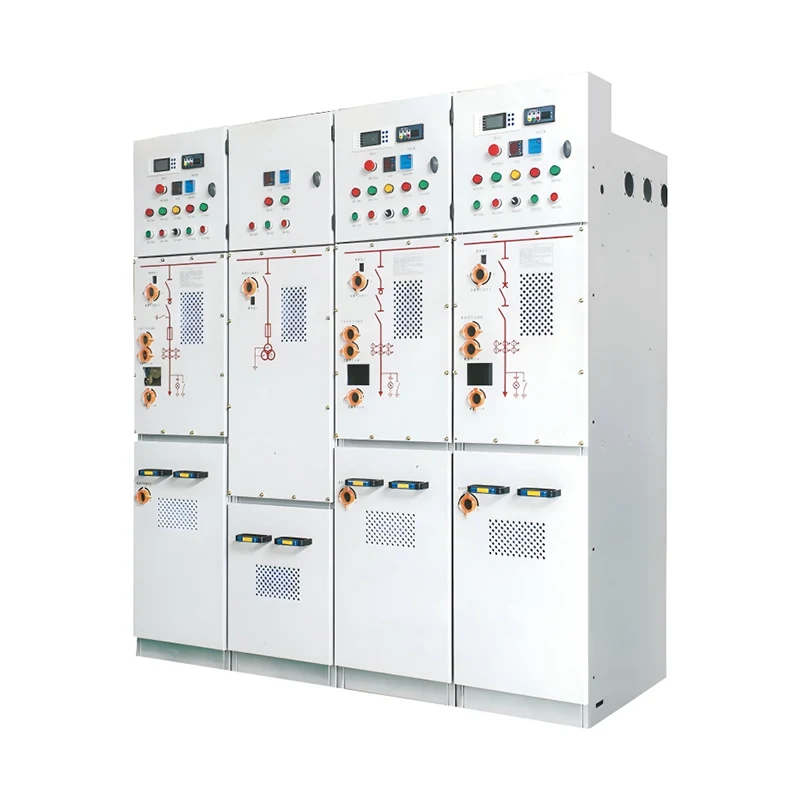

La unidad principal del anillo funciona interconectando dos o más circuitos radiales en un circuito cerrado, donde la energía puede fluir en cualquier dirección. En condiciones normales, el anillo se divide en un punto abierto para gestionar las caídas de tensión y el equilibrio de carga. Cuando ocurre una falla, los dispositivos de protección de la unidad aíslan automáticamente el segmento afectado y el anillo se reconfigura para restaurar el suministro desde una ruta alternativa. Esta redundancia inherente minimiza el tiempo de inactividad y es fundamental para las redes inteligentes modernas.JUCEGLos diseños de la unidad principal de anillo aprovechan medios aislantes avanzados como el gas SF6 o compuestos sólidos secos ecológicos, logrando dimensiones compactas y manteniendo una alta rigidez dieléctrica y capacidades de extinción de arco.

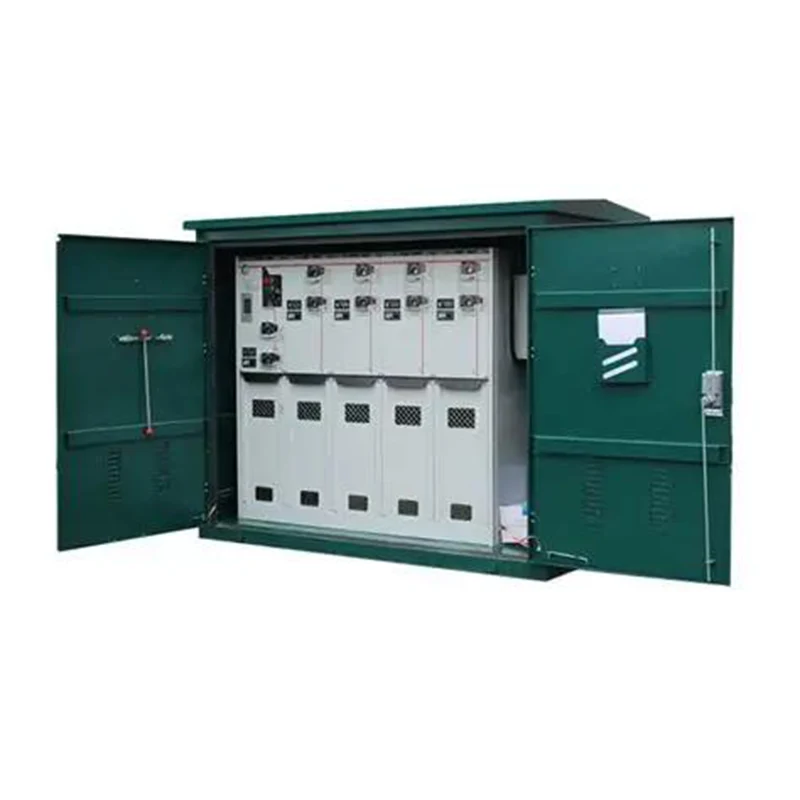

La selección comienza con la definición del nivel de voltaje de la red, el nivel de falla y el patrón de conmutación requerido. Para distribución residencial subterránea, una unidad principal de anillo JUCEG típica con configuración de 3 vías es suficiente: dos interruptores de anillo (interruptores de carga) y una salida que protege un transformador de distribución mediante fusibles o un disyuntor. Para bucles industriales, agregue actuadores motorizados y compatibilidad SCADA. Verifique la clasificación sumergible si la unidad se instalará en una bóveda propensa a inundaciones; JUCEG ofrece unidades selladas IP68 probadas durante 72 horas bajo 3 metros de agua. El análisis de cortocircuito confirma que la clasificación de 25 kA/3 s coincide con la posible corriente de falla de la red. Considere futuros bucles de expansión optando por un diseño de barra colectora de 4 o 5 vías con vías de repuesto cubiertas con tapones aislantes.
La modernización es factible dependiendo del diseño original. Las unidades principales en anillo JUCEG con un compartimento modular para accesorios aceptan operadores de motor y unidades terminales remotas (RTU) no originales. Agregar un módulo de comunicación, como una puerta de enlace 4G LTE, permite la conmutación remota, el monitoreo de la corriente de carga y la indicación de paso de fallas. Si la unidad carece de contactos auxiliares, se pueden sujetar bobinas Rogowski externas o CT de núcleo dividido a las terminaciones de cables sin interrumpir el circuito primario. Para la medición de tensión, se encuentran disponibles divisores capacitivos o modificaciones del compartimiento de BT. Una encuesta del sitio realizada por ingenieros de JUCEG identifica el enfoque óptimo, garantizando el cumplimiento de estándares de ciberseguridad como IEC 62351 para la transmisión segura de datos.
La seguridad comienza con gabinetes aislados y conectados a tierra que brindan un exterior seguro al contacto incluso durante la formación de arcos internos. La contención de fallas de arco interno probada según la clase IAC AFLR garantiza que los conductos de gas y las aletas de alivio dirijan la presión lejos del personal. Los indicadores visuales de voltaje en cada vía confirman las condiciones muertas antes del acceso al cable. Los enclavamientos mecánicos evitan errores de conmutación: el seccionador de tierra no puede cerrarse a menos que el seccionador de carga esté abierto, y viceversa. Las disposiciones de candado y cerradura con llave permiten los procedimientos de LOTOTO. Los diseños de la unidad principal de anillo con aislamiento sólido de JUCEG eliminan por completo los riesgos relacionados con el gas, utilizando interruptores de vacío integrados en resina epoxi, lo que hace que la unidad sea ecológica y libre de mantenimiento durante todo su ciclo de vida.
