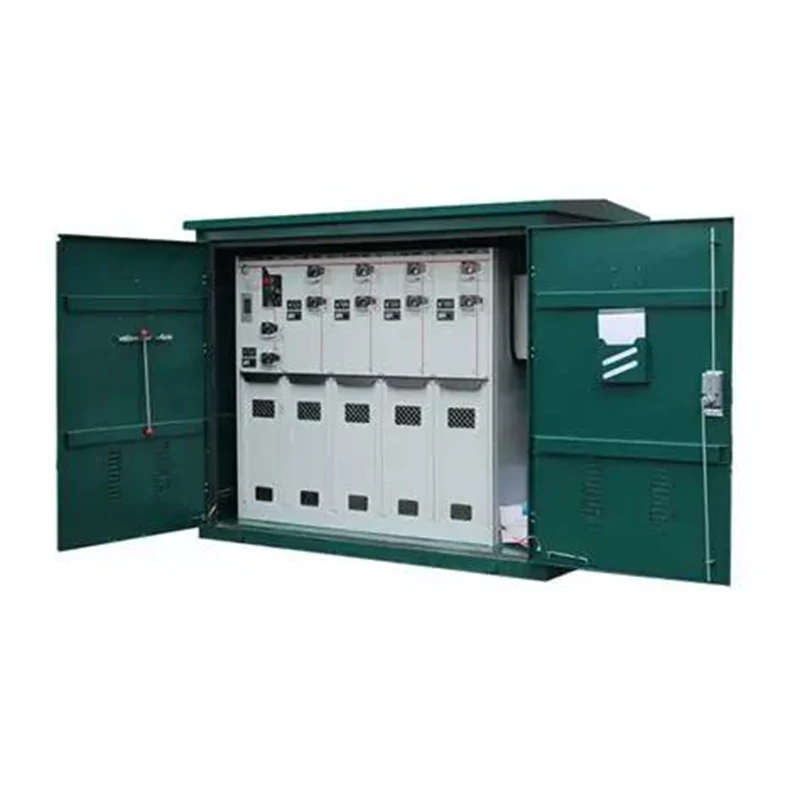

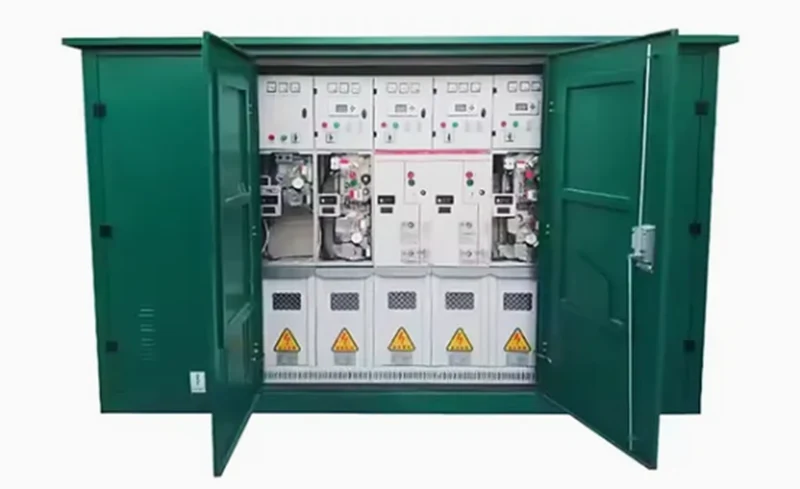

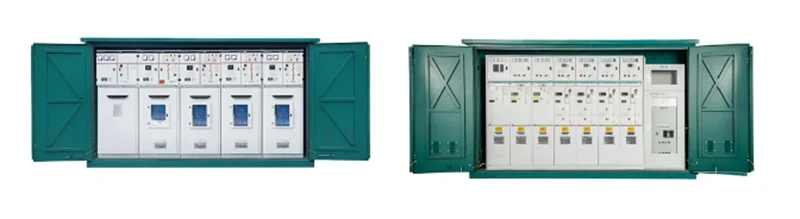

La arquitectura interna de este conjunto resistente a la intemperie está organizada en compartimentos discretos con particiones de acero. Estos compartimentos incluyen una cámara de barra colectora, una sección de conmutación de carga o disyuntor, una zona de terminación de cable, un compartimento de mecanismo operativo, un conjunto de enclavamiento, un compartimento de control de bajo voltaje y disposiciones de medición dedicadas.
Cada zona está físicamente aislada por robustas barreras de acero, lo que garantiza que cualquier condición de falla permanezca contenida sin caer en cascada en las secciones adyacentes. La cámara de la barra colectora ocupa la región superior del tablero de distribución inteligente tipo caja para exteriores. En esta cámara, los conductores principales se unen en un tramo horizontal continuo que abarca toda la línea de aparamenta. Esta disposición de bus horizontal simplifica el trabajo de extensión futuro y permite integrar paneles adicionales con un mínimo de retrabajo. En general, el diseño compartimentado del gabinete mejora tanto la seguridad operativa como la capacidad de servicio a largo plazo.
| No. | Nombre | Unidad | requisito técnico | ||
| Gabinete de interruptor de carga | Gabinete de aparatos eléctricos combinado | ||||
| 1 | Tensión nominal | kV | 12 | ||
| 2 | Frecuencia nominal | Hz | 50 | ||
| 3 | Corriente nominal | A | 630 | 200 | |
| 4 | Corriente de ruptura de carga nominal | A | 630 | 630 | |
| 5 | Corriente nominal de resistencia de corta duración (RMS) | ka | 20kA | ||
| 6 | Duración nominal del cortocircuito | S | 3s | ||
| 7 | Corriente nominal máxima soportada | ka | 50/63 | ||
| 8 | Cierre de bucle Corriente de ruptura | A | 630 | ||
| 9 | Corriente de ruptura de carga de cable nominal | A | 25 | ||
| 10 | Corriente de ruptura nominal del transformador sin carga | A | 16 | ||
| 11 | Corriente de ruptura de transferencia nominal | A | 1750 | ||
| 12 | Fusible de corriente de interrupción de cortocircuito (RMS) | ka | 63 | ||
| 13 | Corriente soportada de corta duración del interruptor de puesta a tierra/duración | ka | 25kA/1s | ||
| 14 | Operaciones de corte de corriente nominal | siempre | ≥200 | ||
| 15 | Vida mecánica | siempre | ≥2000 | ||
| 16 | Tasa de fuga anual de gas SF6 | ≤1% | |||
| 17 | Tensión soportada de frecuencia de alimentación de 1 min (RMS) | A través de la distancia de aislamiento | kV | 48 | |
| Entre fases | kV | 42 | |||
| Fase a tierra | kV | 42 | |||
| Voltaje soportado por impulso de relámpago (pico) | A través de la distancia de aislamiento | kV | 85 | ||
| Entre fases | kV | 75 | |||
| Fase a tierra | kV | 75 | |||
| 18 | Mecanismo de operación de resorte | Operación manual, actualizable a motorizada | |||
| 19 | Voltaje de funcionamiento | V | CC48VAC220V | ||
| 20 | Distancia de fuga del aislamiento externo | mm/kV | ≥20 | ||
| 21 | Diferencia horaria de apertura | EM | <5 | ||
| 22 | Diferencia de hora de cierre | EM | <5 | ||
| 23 | Resistencia del circuito principal | uΩ | <140 | ||
| 24 | Nivel de protección del gabinete | IP4X | |||
El compartimento de bloqueo de bajo voltaje también sirve como interfaz de control para todo el conjunto. En esta sección, un mecanismo operativo cargado por resorte funciona en conjunto con enclavamientos mecánicos e indicadores de posición claros para guiar secuencias de conmutación seguras. Las opciones adicionales incluyen contactos auxiliares, bobinas de disparo en derivación, actuadores de disparo de emergencia, pantallas capacitivas de línea en vivo, enclavamientos basados en llave y unidades de operación motorizadas. La cámara también proporciona un amplio espacio para albergar circuitos de control, instrumentación de grabación y paquetes de relés de protección. En particular, el tablero de distribución inteligente tipo caja para exteriores en su configuración de 750 mm de ancho viene con dos bahías idénticas de bajo voltaje, lo que permite una expansión sustancial de accesorios sin aumentar el espacio ocupado. Esta disposición de doble cámara dentro de la unidad garantiza capacidad suficiente incluso para los esquemas de distribución más completos.
- Tensión nominal: 12 kV
- Corriente nominal: 630 A
- Capacidad de corte: 630 A (resistencia a cortocircuitos de 20 kA)
- Frecuencia nominal: 50 Hz
- Nivel de protección de la carcasa: IP4X
Ahorro de espacio: 60 % menos espacio que las estaciones convencionales
Plug-and-Play: los módulos preensamblados reducen el tiempo de instalación en un 70%
Smart Ready: puertos de comunicación integrados para integración SCADA
Durable: Construcción de acero inoxidable (funcionamiento de -25 °C a +40 °C)
Flexible: Configurable con disyuntores, PT, medidores y USP
El compartimiento de enclavamiento de bajo voltaje funciona como interfaz de control para todo el conjunto dentro de esta sección. Un mecanismo operativo cargado por resorte funciona en conjunto con enclavamientos mecánicos e indicadores de posición claros para guiar secuencias de conmutación seguras. Las opciones adicionales incluyen contactos auxiliares, bobinas de disparo en derivación, actuadores de disparo de emergencia, pantallas capacitivas de línea activa, enclavamientos basados en llave y unidades de operación motorizadas. Dos bahías idénticas de bajo voltaje que permiten una expansión sustancial de accesorios sin penalizar el espacio. Esta disposición de doble cámara dentro de la unidad garantiza una amplia capacidad incluso para los esquemas de distribución más completamente equipados.
1.Nuestra fábrica continúa insistiendo en estar orientada a los clientes y buscar el desarrollo de la tecnología y la ciencia.
2.Nuestros productos tienen alta calidad y el profundo amor de nuestros clientes.
3.Nuestros productos han pasado la certificación del sistema de calidad ISO9001:2000.
4. Contamos con una sólida cadena de suministro y servicio postventa.
P1: ¿Qué niveles de voltaje admite este equipo?
Este conjunto de distribución inteligente para exteriores está clasificado para aplicaciones de media tensión de hasta 40,5 kV con configuraciones comunes de 11 kV, 12 kV, 24 kV y 36 kV, según los estándares de red regionales.
P2: ¿Cuánto dura el plazo de entrega típico?
Las configuraciones estándar se envían en un plazo de cuatro a seis semanas, mientras que las unidades que requieren relés de protección especializados o disposiciones de barras colectoras no estándar pueden extenderse de ocho a diez semanas, según el volumen del pedido.
P3: ¿Cuál es la vida útil esperada del equipo?
El núcleo sellado con aislamiento de gas está diseñado para una vida útil de diseño superior a treinta años en condiciones normales de funcionamiento con una degradación mínima de los componentes internos durante ese período.
P4: ¿La unidad requiere una base o zócalo dedicado?

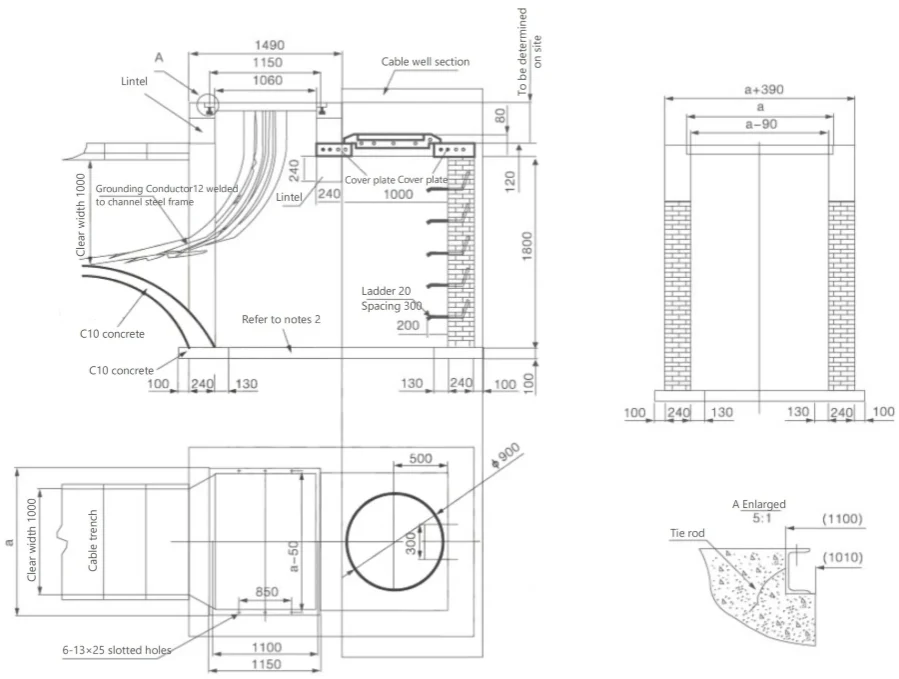

Sí, se recomienda una plataforma de concreto nivelada o un zócalo elevado para garantizar la alineación y el drenaje adecuados de la entrada de cables. La huella y el patrón de orificios de montaje se proporcionan con el plano de disposición general.
P5: ¿Hay disponible soporte para la puesta en marcha in situ?
Sí, JUCEG ofrece orientación técnica remota como estándar con supervisión in situ opcional y servicios de puesta en servicio disponibles previa solicitud en el momento de realizar el pedido.
