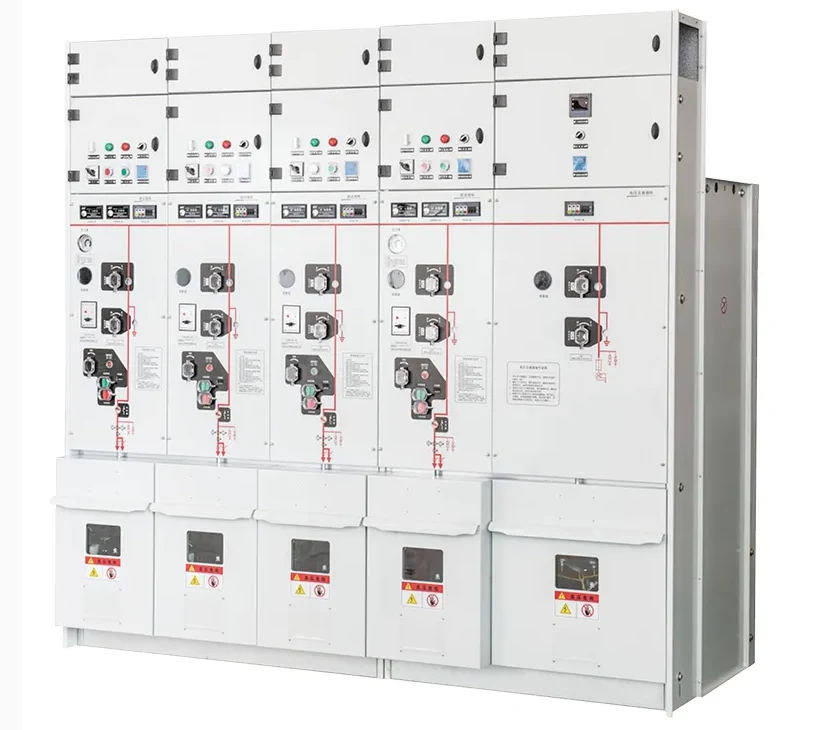

Cualquiera que haya pasado tiempo en una subestación sabe la diferencia entre equipos que causan problemas y equipos que simplemente funcionan sin problemas. La unidad principal en anillo pertenece firmemente a la última categoría. Existe una cierta confianza silenciosa que surge al saber que el sello SF6 está intacto. La superficie lisa e inflexible de la unidad principal de anillo aislado con gas SF6 SRM6 de 36 KV sugiere una integridad hermética. Los contactos están limpios, pulidos hasta obtener un brillo de espejo que refleja el suave brillo de las luces indicadoras y el mecanismo no lo sorprenderá durante una operación de conmutación. No hay silbidos repentinos ni retrasos inesperados, solo un zumbido constante y confiable que se mezcla con el fondo rítmico de la subestación. La instalación es sencilla, un proceso preciso en el que cada componente encaja en su lugar con clics satisfactorios. Una vez que las cubiertas están puestas, la interacción con este equipo se realiza en su mayor parte, excepto por la verificación ocasional del indicador de estado: una mirada rápida al brillo verde constante y un gesto silencioso de aprobación. Esta relación de no intervención libera valiosas horas de técnico para trabajos más estratégicos en otras partes de la red, en lugar de atarlos a intervalos de servicio recurrentes que requieren llaves, grasa y resolución de problemas interminables. No es llamativo, carece de los colores llamativos o las exhibiciones dramáticas de algunos competidores. Pero después de unos meses de funcionamiento sin problemas, la mayoría de los ingenieros le dirán que no cambiarían esa confiabilidad por nada más. Es el compañero confiable en las sombras, que garantiza que la energía fluya sin problemas, un centinela silencioso de la estabilidad en el corazón de la red.
| Descripción | Unidad | unidad libras | Unidad interruptor-fusible | unidad VCB | |
| Tensión nominal | kV | 24 | 24 | 24 | |
| Tensión soportada a frecuencia industrial (1 min) | Fase a fase/tierra | kV | 50 | 50 | 50 |
| A través de la distancia de aislamiento | kV | 60 | 60 | 60 | |
| Tensión soportada de impulso | Fase a fase/tierra | kV | 125 | 125 | 125 |
| A través de la distancia de aislamiento | kV | 145 | 145 | 145 | |
| Frecuencia nominal | Hz | 50, 60 | 50, 60 | 50,60 | |
| Corriente nominal | A | 630 | 125 | 630 | |
| Corriente nominal de corte en cortocircuito | ka | 31.5 | 20 | ||
| Corriente nominal soportada de corta duración | ka/s | 20 de marzo | 20 de marzo | ||
| Corriente nominal máxima soportada | ka | 50 | 50 | ||
| Corriente nominal de cierre de cortocircuito | ka | 50 | 80 | 50 | |
| Corriente de transferencia nominal | A | 1400 | |||
| Corriente nominal de corte de carga activa | A | 630 | |||
| Corriente de ruptura nominal en bucle cerrado | A | 630 | |||
| Vida útil mecánica | Operaciones. | 5000 | 5000 | 10000 | |
| Tasa de fuga anual | <0,02% | ||||
La naturaleza libre de mantenimiento de la unidad principal de anillo aislado con gas SF6 SRM6 de 36 KV surge de algo más profundo que la ingeniería inteligente. Es la química la que hace el trabajo pesado. El gas SF6 simplemente no se descompone bajo cargas eléctricas normales ni reacciona con las superficies metálicas que lo rodea. Década tras década, ese gabinete de acero inoxidable sellado permanece soldado herméticamente, manteniendo la humedad y los contaminantes en el aire bloqueados permanentemente. Por lo tanto, los contactos de arco dentro de este conjunto compacto permanecen tan limpios como el día que salieron de la fábrica. Sin oxidación, sin picaduras, sin deterioro gradual que gestionar.
Desde un punto de vista práctico, el equipo no requiere casi nada una vez puesto en marcha. Un rápido vistazo visual de vez en cuando es toda la atención que requiere. No hay listas de verificación de lubricación, ni rutinas de verificación de torque, y ciertamente no hay desmontajes programados. Distribuidos a lo largo de una vida útil de diseño que excede cómodamente los treinta años, la economía se vuelve silenciosamente convincente. Cada hora de trabajo que no se dedica a apretar el equipo y cada interrupción que nunca ocurre se suma a un costo total de propiedad que parece menor con cada año que pasa. Es el tipo de confiabilidad que no exige reconocimiento; simplemente cumple.
Antes de acercarse a la unidad principal de anillo aislado con gas SF6 SRM6 de 36 KV, es esencial una preparación adecuada. Póngase guantes y botas aislantes calificados. Luego, verifique el orden de conmutación con el número de placa de identificación y la ubicación reales del equipo. Inspeccione visualmente el exterior para detectar cualquier anomalía y confirme que el indicador de línea viva indica normal. Comience abriendo el seccionador de tierra. Gire su manija en el sentido contrario a las agujas del reloj hasta que el mecanismo registre claramente la posición abierta y tanto los indicadores mecánicos como las señales eléctricas confirmen la desconexión total. Luego, cierre el interruptor de carga girando su manija en el sentido de las agujas del reloj o presionando el botón verde de cierre si está motorizado. Observe los indicadores de presencia de voltaje para verificar la continuidad trifásica. Una vez que los tres indicadores se iluminen de manera constante, la secuencia de conmutación estará completa. Finalmente, registre el tiempo de activación, el nombre del operador y el estado final del equipo en el registro de operaciones y notifique al personal intermedio o a los usuarios conectados que se ha restablecido la energía.
Comience poniéndose el equipo de protección aislado requerido y confirmando los detalles del plan de conmutación. Verifique el conjunto para detectar condiciones de funcionamiento anormales antes de continuar. Presione el botón de disparo rojo o mueva manualmente la manija del interruptor de carga a la posición abierta. Esté atento a que los indicadores de voltaje se apaguen por completo, lo que indica un aislamiento exitoso del circuito. Luego, asegure el seccionador de tierra girando su manija en el sentido de las agujas del reloj hasta que alcance la posición de tierra completamente cerrada. Verifique que la cuchilla de conexión a tierra se haya acoplado completamente, con indicadores mecánicos y lecturas eléctricas que confirmen el estado de conexión a tierra. Una vez establecida la conexión a tierra, cuelgue una etiqueta de advertencia que diga "No cerrar - Equipo en mantenimiento" en la manija de operación o en la puerta del gabinete.
Complete el proceso registrando la marca de tiempo de la interrupción, la identidad del operador y todas las medidas de seguridad aplicadas en el libro de registro oficial.
