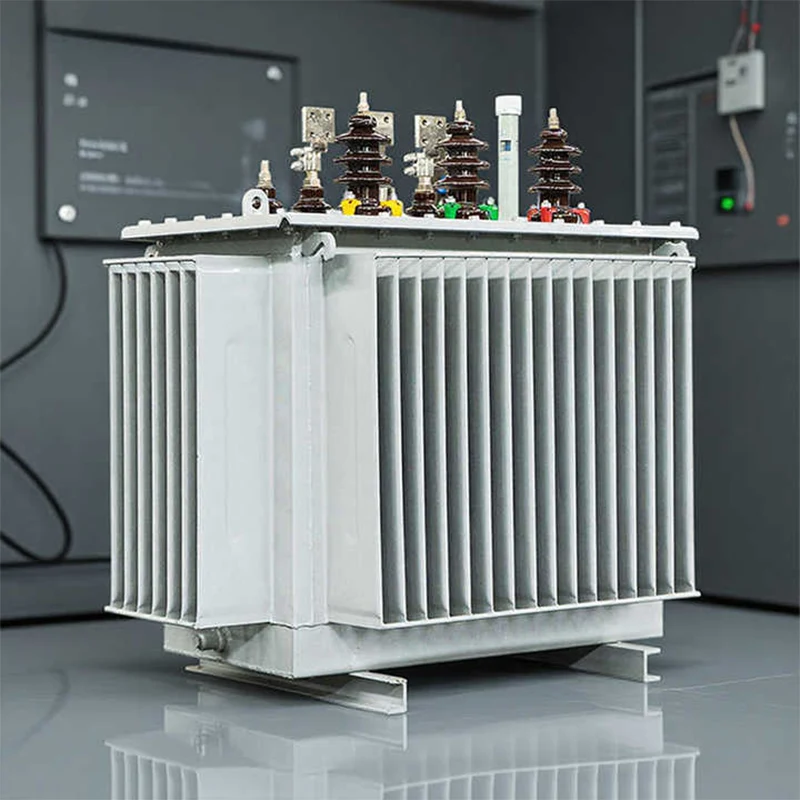

Transformador sumergido en aceite S11 S13 1000kVA

JUCEG es líder en fabricantes y proveedores de transformadores sumergidos en aceite S11 S13 de 1000 kVA, y ofrece servicios OEM/ODM con precios de fábrica competitivos. El transformador sumergido en aceite S13 es un equipo de energía de ahorro de energía de alta calidad que integra pérdidas ultrabajas, alta confiabilidad, gran adaptabilidad ambiental y compatibilidad inteligente. El transformador sumergido en aceite S13 de 1000 kVA no solo cumple con los requisitos nacionales actuales para la conservación de energía y la reducción de emisiones, sino que también puede brindar beneficios económicos a largo plazo a los usuarios al reducir el consumo de energía y los costos de mantenimiento. Con la mejora continua de las redes eléctricas globales, la serie S13 desempeñará un papel más importante en los sistemas de transmisión y distribución de energía.

Si está buscando una solución de transformador sumergido en aceite eficiente, estable y personalizable, JUCEG Electrical será su socio confiable. Contamos con un equipo profesional de I+D y un completo sistema de servicio postventa, que puede proporcionarle productos personalizados y soporte técnico profesional basado en sus escenarios de aplicación reales.

Características

1. La bobina adopta una estructura de fuerza de cortocircuito axial baja. Cuando el transformador sufre un cortocircuito, puede reducir en gran medida la fuerza axial del cortocircuito y mejorar en gran medida la capacidad de resistir el cortocircuito.

2. Todos los pernos y tuercas de la superficie de la cubierta están hechos de acero inoxidable 304, lo que mejora la capacidad de prevención de oxidación del transformador.

3. Cada anillo de caucho de sellado adopta el mejor material de caucho de China, lo que prolonga en gran medida la vida útil del anillo de caucho de sellado.

4. El cuerpo del transformador adopta una estructura de soporte de alta confiabilidad para garantizar una compresión confiable de las partes superior e inferior de la bobina. Toda la estructura del cuerpo mejora la capacidad de resistir cortocircuitos.

5. Esto no solo reduce la pérdida sin carga del transformador, sino que también garantiza que el flujo del núcleo no se sature cuando el transformador está funcionando bajo voltaje, de modo que el tercer armónico del transformador sea pequeño.

Cuadro 1: Comparación de pérdida sin carga y pérdida con carga (modelo de 1000 kVA/10 kV)

Fuente de datos: Normas técnicas para transformadores de ahorro de energía de la industria eléctrica nacional

1. Pérdida de energía ultrabaja:

Como se muestra en el Cuadro 1, la serie S13 reduce la pérdida sin carga en aproximadamente un 53 % en comparación con el modelo S9 y un 26 % en comparación con el modelo S11, y la pérdida de carga también se reduce en más de un 6 % en comparación con el modelo S11. El diseño de pérdida ultrabaja reduce directamente el consumo de energía a largo plazo, lo que reduce los costos de electricidad para los usuarios y las emisiones de carbono de los sistemas eléctricos.

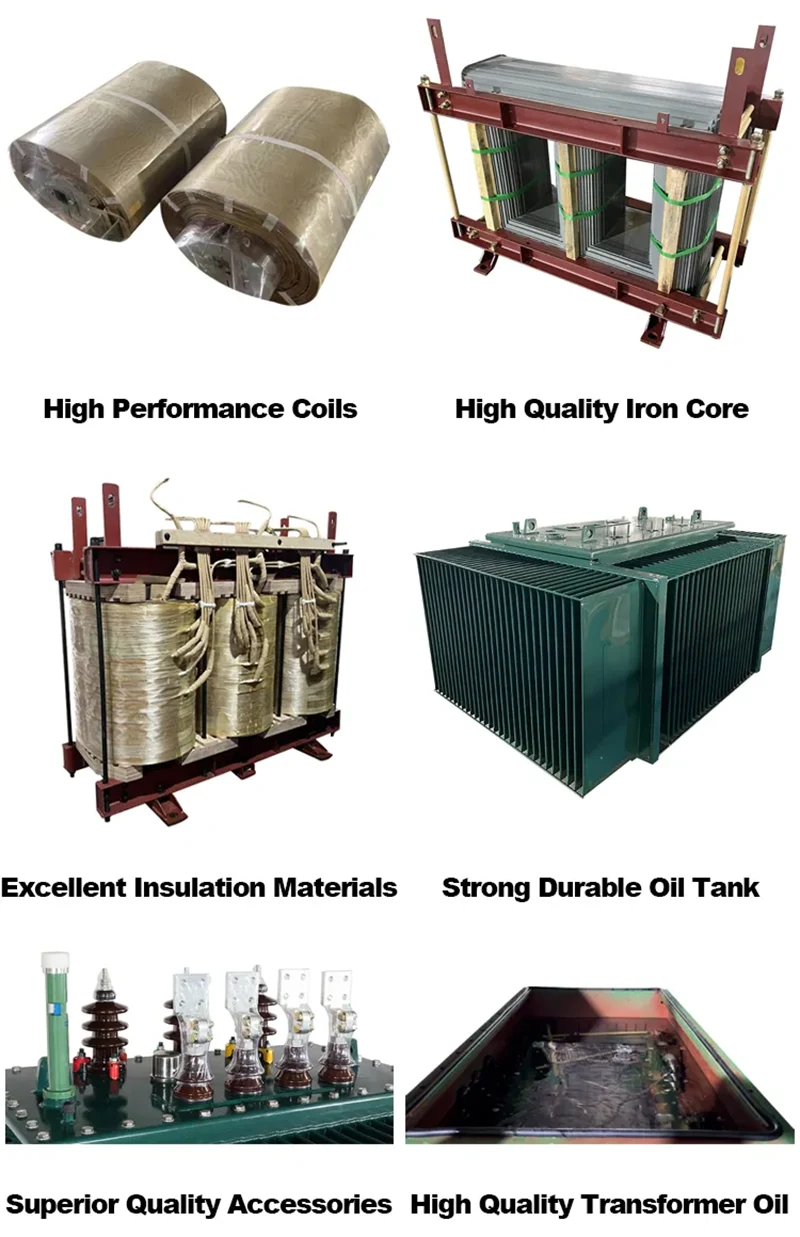

2. Núcleo de acero al silicio de alta calidad:

El transformador sumergido en aceite S11 S13 de 1000 kVA utiliza láminas de acero de silicio de grano orientado laminadas en frío con alta permeabilidad magnética y baja pérdida de hierro como material del núcleo. El núcleo se procesa con tecnología avanzada de apilamiento escalonado, que minimiza las fugas magnéticas y la vibración del núcleo, reduciendo aún más la pérdida sin carga y el ruido de funcionamiento (el ruido de funcionamiento se controla dentro de 50 dB, muy por debajo del estándar nacional de 65 dB).

3. Sistema optimizado de aislamiento y refrigeración:

El transformador utiliza aceite aislante mineral de alta calidad con buena estabilidad térmica y rendimiento de aislamiento, que combina con una estructura de tanque de aceite corrugado sellado. El tanque corrugado puede expandirse y contraerse automáticamente con el cambio de temperatura del aceite aislante, logrando un funcionamiento sellado sin mantenimiento (la vida útil del sistema de sellado es de más de 20 años). El diseño optimizado del circuito de aceite acelera la disipación de calor, lo que garantiza un funcionamiento estable incluso a plena carga durante mucho tiempo en entornos de alta temperatura.

4. Fuerte robustez estructural:

El tanque y el marco están hechos de placa de acero laminado en frío de alta calidad con revestimiento anticorrosión (imprimación epoxi rica en zinc + acabado de poliéster), que tiene una excelente resistencia a la oxidación, la humedad y el impacto mecánico. Puede adaptarse a entornos de trabajo al aire libre hostiles, como áreas costeras de alta humedad, áreas de polvo de parques industriales y áreas de baja temperatura del norte (rango de temperatura de funcionamiento de -40 ℃ a 60 ℃).

5. Compatibilidad de monitoreo inteligente:

El transformador sumergido en aceite S11 S13 de 1000 kVA está reservado con interfaces de instalación para dispositivos de monitoreo inteligentes (como sensor de temperatura del aceite, sensor de temperatura del devanado y monitor de descarga parcial). Se puede conectar al sistema de gestión inteligente de la red eléctrica para realizar un monitoreo en tiempo real de la temperatura del aceite, la temperatura del devanado, el nivel de aceite y el estado de funcionamiento, y enviar una alarma a tiempo en caso de condiciones anormales, mejorando la seguridad y la inteligencia de la operación.

Escenarios de aplicación clave

El diseño de los transformadores sumergidos en aceite S11 S13 de 1000 kVA es muy versátil y presenta alta eficiencia, estabilidad y adaptabilidad ambiental, lo que los hace adecuados para diversos escenarios de distribución de energía, que incluyen:

1.Parques industriales y empresas de industria pesada.

Para empresas industriales pesadas con grandes cargas de energía y que requieren un funcionamiento continuo a largo plazo, como las industrias de fabricación de acero, química y mecánica, el transformador sumergido en aceite S13 de 1000 kVA es un equipo de distribución de energía ideal. Su pérdida ultrabaja puede reducir los costos de consumo de energía de producción y su estructura robusta puede adaptarse al complejo entorno energético de los sitios industriales.

2.Redes eléctricas urbanas y rurales

Como equipo central para la transformación y mejora de la red eléctrica nacional de ahorro de energía, se utiliza ampliamente en comunidades residenciales urbanas, estaciones de suministro de energía rurales e instalaciones públicas municipales. Su diseño silencioso cumple con los requisitos medioambientales de las zonas residenciales y su rendimiento de ahorro de energía se ajusta a la estrategia nacional de "carbono dual".

3.Centrales y subestaciones eléctricas.

El transformador sumergido en aceite S11 S13 de 1000 kVA se utiliza como transformador de distribución para plantas de energía térmica, plantas hidroeléctricas y plantas de energía eólica, satisfaciendo las necesidades de transmisión de energía de las redes eléctricas de voltaje medio y bajo. Su alta eficiencia mejora la eficiencia general de transmisión de energía de las centrales eléctricas. Para grandes proyectos de infraestructura con altos requisitos de confiabilidad del suministro de energía, como ferrocarriles de alta velocidad, áreas de servicio de carreteras y parques logísticos de aeropuertos, la serie S13 puede proporcionar un suministro de energía estable y continuo, y su estructura sellada también reduce la carga de trabajo de mantenimiento en el sitio.
