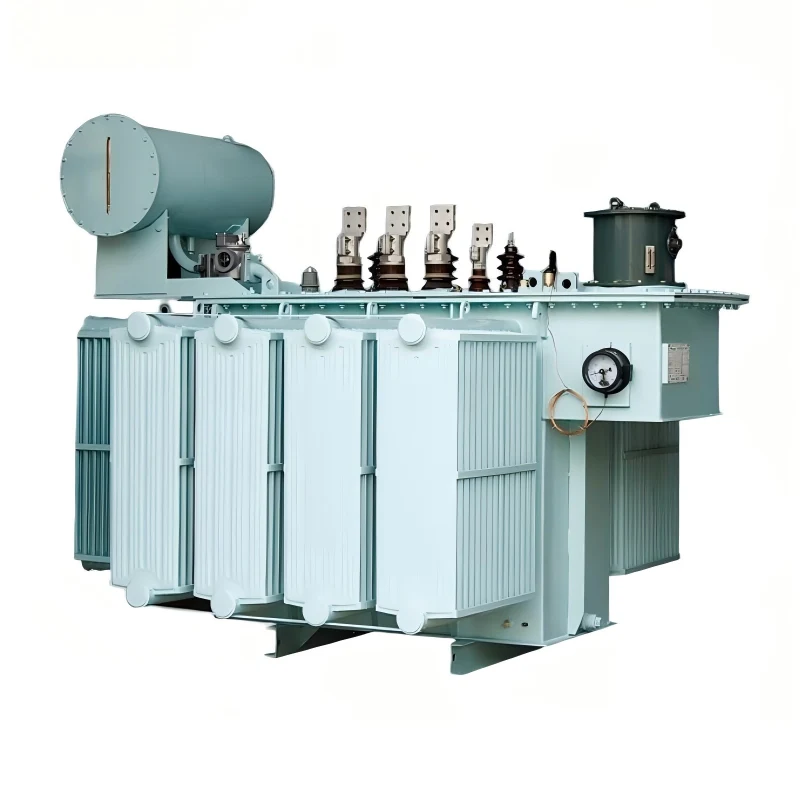

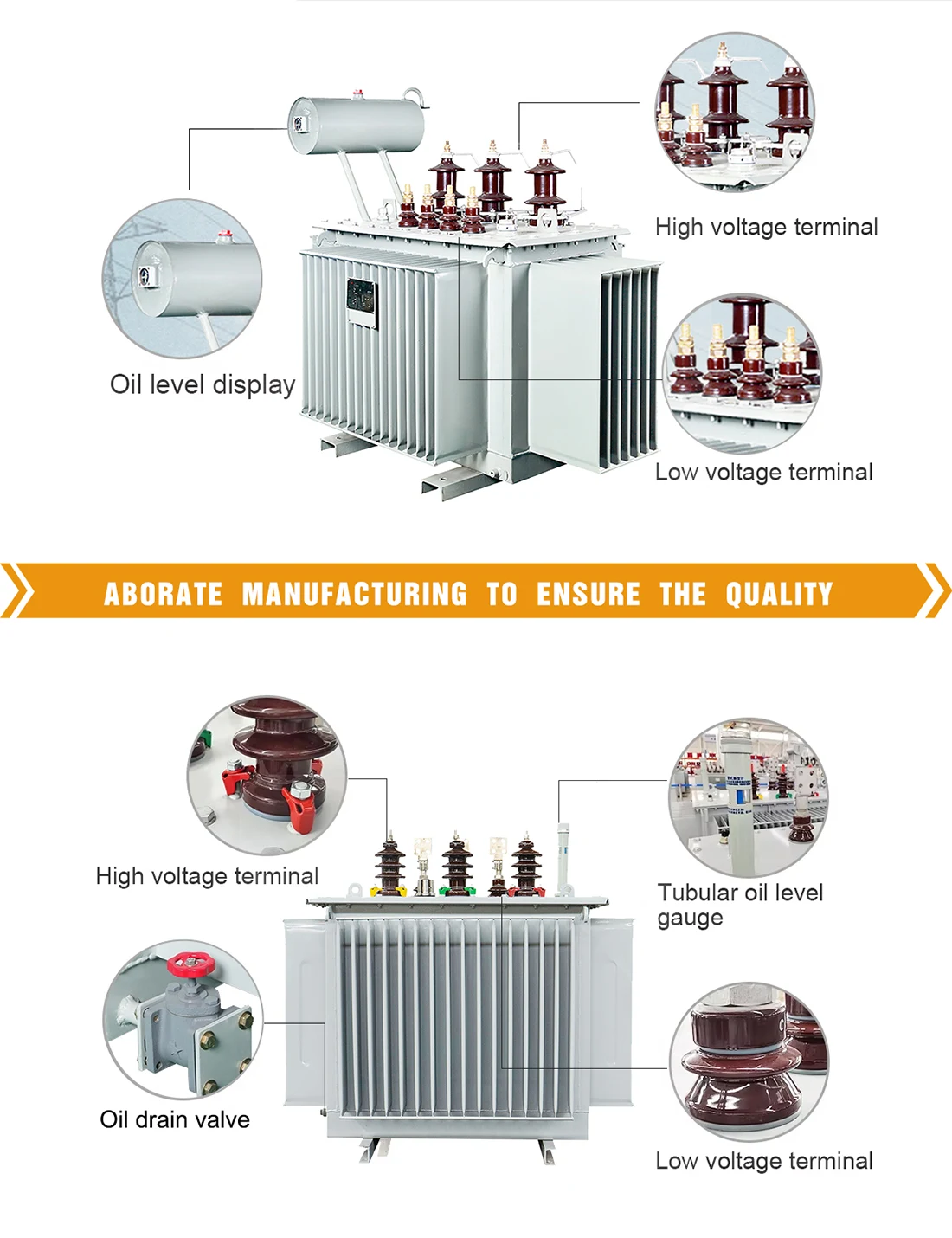

JUCEG, como una fábrica profesional de I+D y fabricación de transformadores sumergidos en aceite trifásicos de 35 kV en China, se especializa en producción en masa, estricto control de calidad ISO y servicio OEM/ODM. Al utilizar materiales de alta calidad y técnicas de diseño avanzadas, logra la miniaturización, con un tamaño pequeño, peso ligero y facilidad de instalación y transporte. Adopta nuevas tecnologías de ahorro de energía, que tienen efectos de ahorro de energía más significativos en comparación con los transformadores tradicionales, especialmente en condiciones de carga ligera y sin carga, y aún mantienen una alta eficiencia energética. El transformador sumergido en aceite trifásico de 35 kV tiene una función de regulación de voltaje en carga, que puede ajustar directamente el voltaje bajo carga sin detener la máquina. Es cómodo de operar, económicamente práctico y tiene mayor eficiencia.
Puede emitir voltaje de manera estable, reducir efectivamente las fluctuaciones de voltaje y el ruido y tiene un buen rendimiento de aislamiento, lo que puede prevenir accidentes eléctricos. La carcasa y los materiales aislantes tienen buena resistencia a la intemperie y a la corrosión, y pueden adaptarse a diversas condiciones ambientales adversas, lo que garantiza una estabilidad a largo plazo.
|
Parámetro |
Detalles/Especificaciones |
|
Potencia nominal |
500kVA ~ 20.000kVA |
|
Voltaje de entrada |
33 kilos / 35 kilos |
|
Voltaje de salida |
0,4 kV / 0,69 kV / 1 kV |
|
Frecuencia nominal |
50Hz/60Hz |
|
Capacidad |
1000 litros ~ 12 000 litros |
|
Método de enfriamiento |
ONAN (enfriamiento por aceite natural)/ONAF (enfriamiento por aire y aceite) |
|
Voltaje de impedancia |
4% ~ 6% |
|
Pérdida de carga |
< 2W/kVA |
|
Pérdida por cortocircuito |
≤ 2% |
|
Temperatura ambiente |
-5 °C~40 °C (la versión para alta temperatura admite un diseño resistente a altas temperaturas) |
|
Peso |
2000 kilos ~ 25 000 kilos |
|
Dimensiones externas |
Personalizado según modelo de potencia: 2,0m x 3,5m x 6,0m |
|
Nivel de aislamiento |
Grado F (155 °C)/grado H (180 °C) |
|
Resistencia sísmica |
Resistencia sísmica de grado 8, adecuada para entornos geológicos complejos |
|
Nivel de ruido |
≤ 65 dB (diseño silencioso, adecuado para zonas urbanas e industriales) |
|
Rendimiento de ahorro de energía |
Diseño eficiente que cumple con los estándares internacionales de eficiencia energética y reduce el consumo de energía. |
|
Estabilidad a largo plazo |
Los componentes de alta calidad garantizan un funcionamiento estable y una baja tasa de fallos. |
|
Estándares de certificación |
Normas de certificación ISO |
1. Sistema de tecnología de control de temperatura de 7 etapas, que se combina con el análisis de elementos dinitas del campo de temperatura, para garantizar el pleno aprovechamiento de las ventajas de rendimiento de varios materiales de aislamiento.
2. El sistema de aislamiento se basa en la tecnología del papel aislante JUCEG.
3. Bajo nivel de ruido: Se adoptan medidas únicas de reducción de ruido en diferentes partes para garantizar que el control del ruido sea mejor que los estándares nacionales.
Favorable para satisfacer las demandas máximas de energía del verano, el transformador trifásico sumergido en aceite de 35 kV de JUCEG es adecuado para redes de distribución con altas tasas de carga bajo altas temperaturas y lugares con cargas de choque y requisitos de sobrecarga continua. Como el acero, la industria metalúrgica, el transporte ferroviario, las centrales eléctricas, las centrales hidroeléctricas, etc.
|
Clasificado Capacidad |
Combinación de voltaje y rango de tomas. |
Vector Grupo |
Pérdida de carga kilovatios |
perdida de carga kilovatios (75°C) |
Sin carga actual % |
Cortocircuito % de impedancia |
||
|
alto voltaje |
Alto voltaje rango de golpeteo |
Bajo voltaje kV |
||||||
|
30 |
6 6.3 10 10.5 |
±5 ±2×2,5% |
0.4 |
Dyn11 yyn0 |
0.1 |
0.63 |
1.50 |
4.0 |
|
50 |
0.13 |
0.91 |
1.30 |
|||||
|
63 |
0.15 |
1.09 |
1.20 |
|||||
|
80 |
0.18 |
1.31 |
1.20 |
|||||
|
100 |
0.20 |
1.58 |
1.10 |
|||||
|
125 |
0.24 |
1.89 |
1.10 |
|||||
|
160 |
0.28 |
2.31 |
1.00 |
|||||
|
200 |
0.34 |
2.73 |
1.00 |
|||||
|
250 |
0.40 |
3.20 |
0.90 |
|||||
|
315 |
0.48 |
3.83 |
0.90 |
|||||
|
400 |
0.57 |
4.52 |
0.80 |
|||||
|
500 |
0.68 |
5.41 |
0.80 |
|||||
|
630 |
0.81 |
6.20 |
0.60 |
4.5 |
||||
|
800 |
0.98 |
7.50 |
0.60 |
|||||
|
1000 |
1.15 |
10.30 |
0.60 |
|||||
|
1250 |
1.36 |
12.00 |
0.50 |
|||||
|
1600 |
1.64 |
14.50 |
0.50 |
|||||
|
2000 |
1.94 |
18.30 |
0.40 |
5.0 |
||||
|
2500 |
2.29 |
21.20 |
0.40 |
|||||
|
3150 |
2.81 |
26.66 |
0.40 |
|||||
|
Aspecto |
Transformador de distribución de 33 kV |
Transformador de distribución de 35 kV |
|
Tensión nominal |
33 kV (común en muchos sistemas basados en IEC) |
35 kV (a menudo el voltaje de equipo más alto Um en los estándares IEC) |
|
Voltaje más alto para el equipo (Um) |
Hasta 36kV |
36–40,5 kV (proporciona margen operativo) |
|
Uso común |
Se utiliza en distribución primaria o secundaria, por ejemplo, reduciendo de 132/66 kV a 33 kV o de 33 kV a 11/0,4 kV. |
Uso similar en redes con tensión nominal de 35kV (común en China y partes de Asia) |
|
Calificaciones típicas |
500 kVA–20 MVA+, sumergidos en aceite o tipo seco |
Clasificaciones y tipos casi idénticos |
|
Aislamiento y BIL |
Resistencia al impulso del rayo entre 170 y 200 kV |
Ligeramente más alto, igualando la clase de 35 kV |
|
Estándares |
IEC60076, IEEE/ANSI; común en India, Reino Unido, Medio Oriente y África |
IEC60076 (clase Um=36kV); utilizado en China y algunas regiones asiáticas |
|
Aplicaciones |
Subestaciones urbanas/rurales, plantas industriales, complejos comerciales, elevadores/reductores de energías renovables |
Mismas aplicaciones para redes estandarizadas a 35kV |
|
Tamaño físico y costo |
Muy similar a las unidades de 35kV. |
Ligeramente más grande o más costoso debido al mayor nivel de aislamiento |
|
Eficiencia y pérdidas |
Optimizado para eficiencia durante todo el día y bajas pérdidas |
Mismo enfoque de eficiencia |
