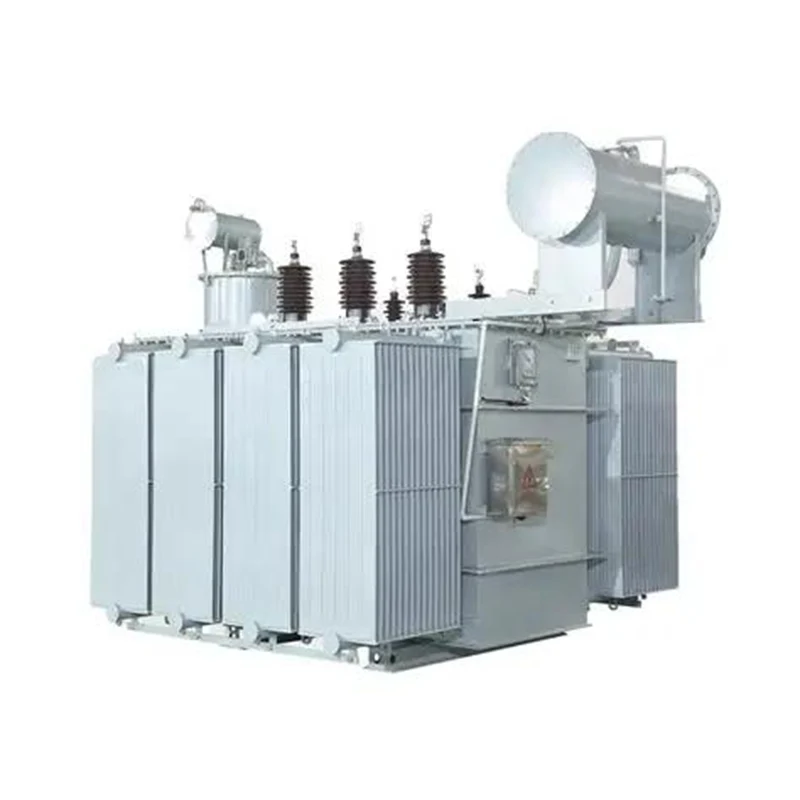

Transformador de potencia sumergido en aceite OLTC

Como fabricante profesional de transformadores de potencia sumergidos en aceite JUCEG OLTC de alta calidad, le ofreceremos el mejor servicio posventa. OLTC permite que el transformador cambie la posición del grifo mientras está bajo carga, ajustando así el voltaje de salida. Esto es particularmente importante en situaciones que requieren un suministro de voltaje estable, como áreas con fluctuaciones significativas de voltaje en la red eléctrica o escenarios industriales con cambios frecuentes de carga. El transformador de potencia sumergido en aceite OLTC utiliza aceite de transformador como medio aislante, que tiene una alta resistencia de aislamiento y puede aislar eficazmente los voltajes entre los devanados y entre los devanados y el núcleo de hierro/tanque de aceite conectado a tierra, evitando la descarga por cortocircuito. El aceite de transformador no sólo sirve como medio aislante sino que también desempeña un papel en la disipación del calor. Absorbe el calor generado durante el funcionamiento del transformador, transfiere el calor por convección a la pared del tanque de aceite y luego lo disipa al aire a través de la pared del tanque de aceite, asegurando que la temperatura del transformador permanezca dentro del rango permitido. El núcleo de hierro suele estar hecho de láminas de acero al silicio apiladas para reducir las pérdidas por corrientes parásitas y las pérdidas por histéresis magnética; los devanados están hechos de alambres de cobre o aluminio enrollados, divididos en devanados de alto voltaje y devanados de bajo voltaje, y convierten la energía eléctrica de entrada en diferentes niveles de voltaje de energía eléctrica de salida mediante inducción electromagnética.

Cómo funcionan los transformadores OLTC en la práctica

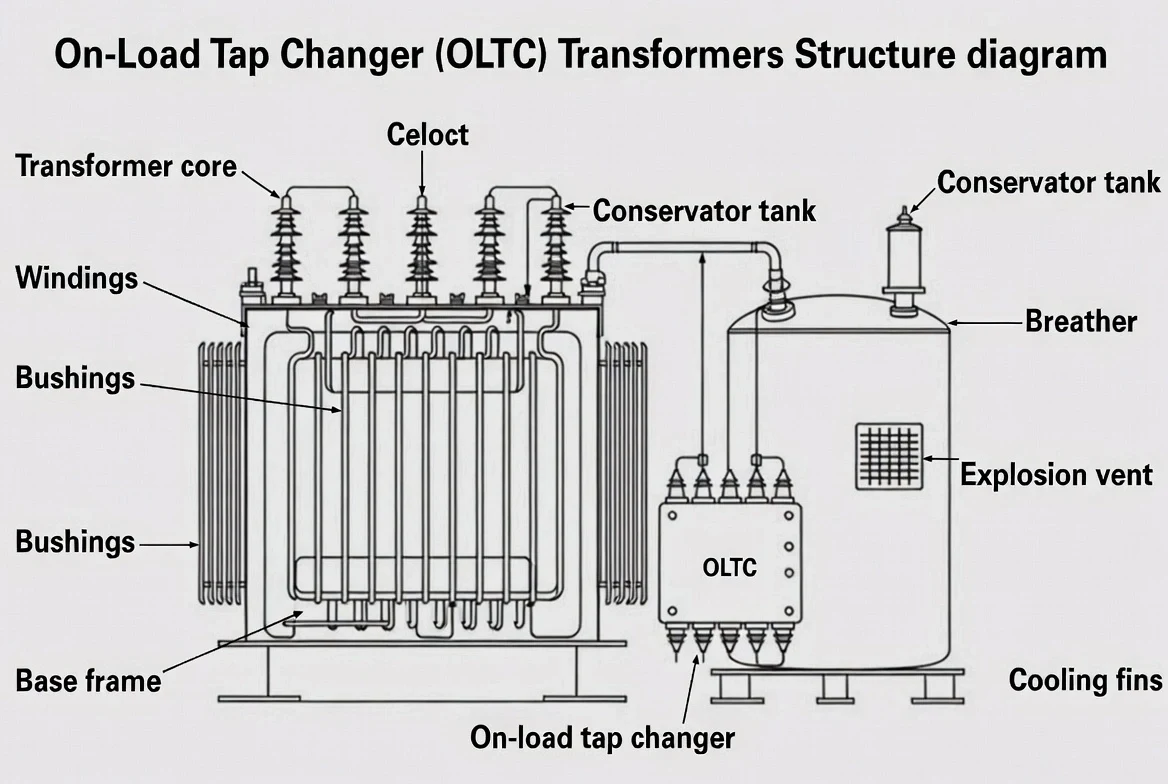

Principio de funcionamiento

Un OLTC funciona cambiando entre tomas conectadas a diferentes puntos del devanado del transformador.

Durante cada cambio de toma:

1. La corriente de carga se transfiere temporalmente a través de resistencias de transición o reactores.

2. La formación de arcos se controla dentro de una cámara de conmutación aislada.

3. El voltaje de salida se ajusta sin interrumpir el suministro.

Este proceso controlado garantiza una regulación de voltaje estable incluso durante cambios intensos de carga.

Rango típico de control de voltaje

La mayoría de los transformadores OLTC ofrecen:

· ±10% de regulación de voltaje

· Tamaños de paso de 1,25% o 1,5%

· 17 a 33 posiciones de toma dependiendo del diseño del transformador

Transformador de potencia sumergido en aceite OLTC. Estos parámetros se seleccionan en función de los estudios de planificación de la red y la caída de voltaje esperada a lo largo de las líneas de transmisión o distribución.

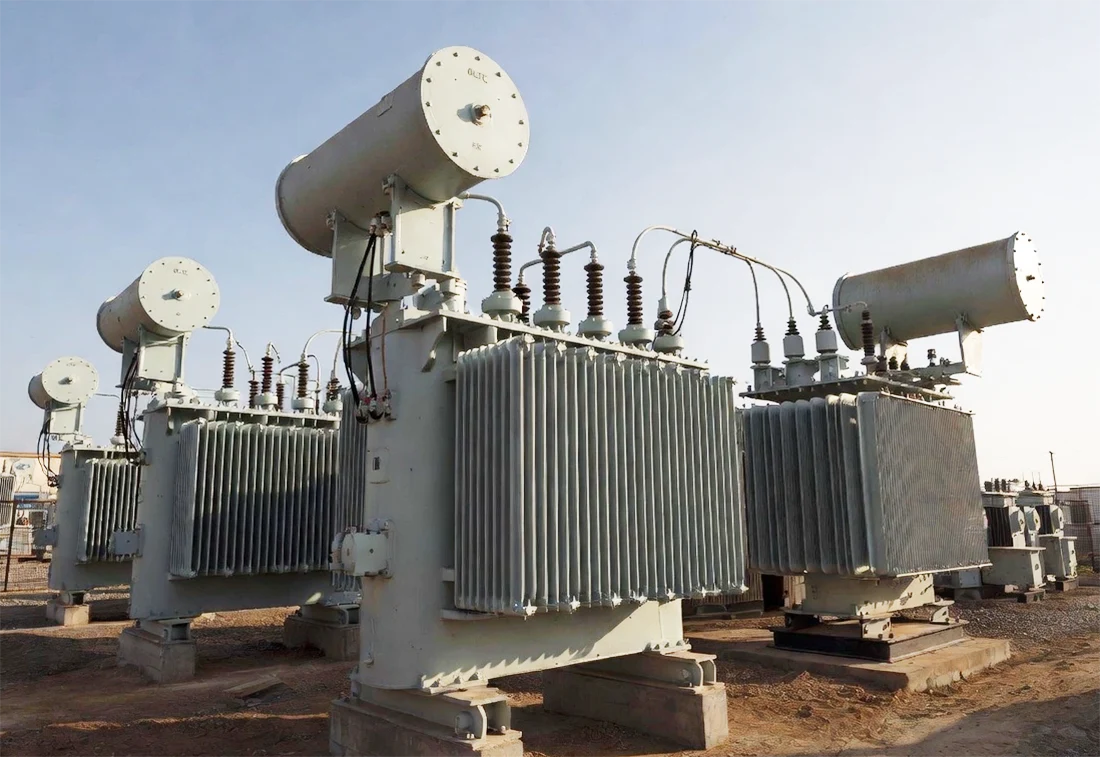

OLTC en Redes de Alta Tensión y Energía Eléctrica

Los transformadores OLTC se utilizan ampliamente en:

· Subestaciones de transmisión (110kV–765kV)

· Puntos de interconexión entre centros de generación y carga.

· Plantas industriales con demanda fluctuante

· Transformadores de conexión a red para energías renovables

En estos sistemas eléctricos, el transformador de potencia sumergido en aceite OLTC ayuda a estabilizar el voltaje, reducir las pérdidas técnicas y garantizar el cumplimiento de los límites de voltaje de la red pública.

Escenario de aplicación

En las redes de transmisión y distribución se utilizan transformadores de potencia sumergidos en aceite OLTC para regular el voltaje y asegurar la calidad de la energía eléctrica. Especialmente en transmisiones de energía a larga distancia o en áreas con importantes fluctuaciones de voltaje en la red eléctrica, su función de regulación de voltaje es particularmente importante. Son adecuados para sitios de fabricación industrial que requieren un suministro de voltaje estable, como las industrias del acero, química y papelera. Los equipos en estas industrias tienen altos requisitos de estabilidad de voltaje y los transformadores de potencia sumergidos en aceite OLTC pueden satisfacer sus necesidades. En sistemas de energía renovable como la energía solar y eólica, el transformador de potencia sumergido en aceite OLTC se utiliza para sincronizar la salida de energía inestable con la red eléctrica. Puede ayudar a gestionar la producción de energía inestable y garantizar la interconexión de los sistemas de energía renovable con los sistemas de energía tradicionales.
