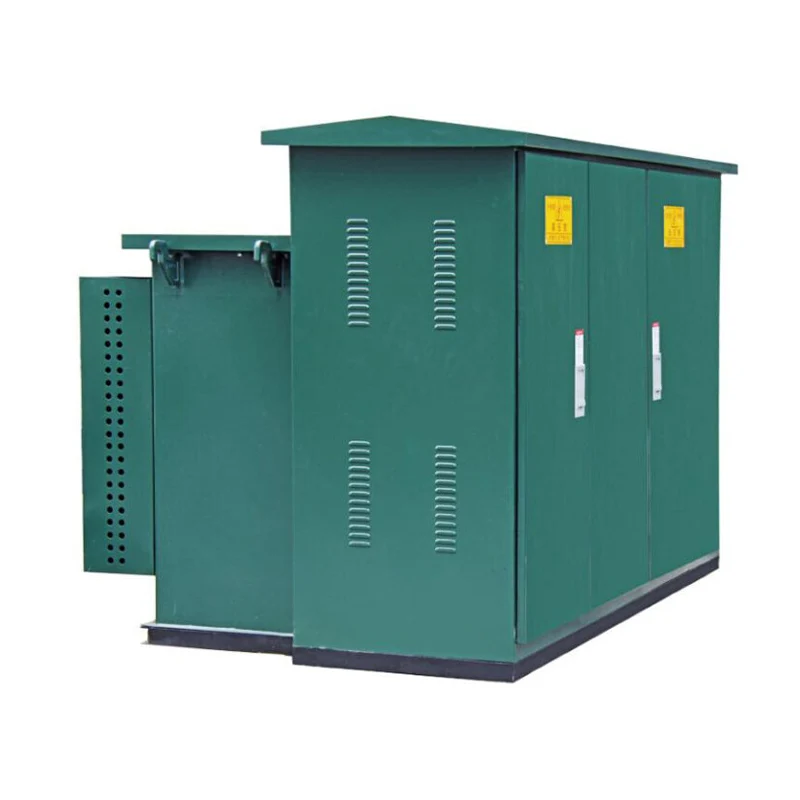

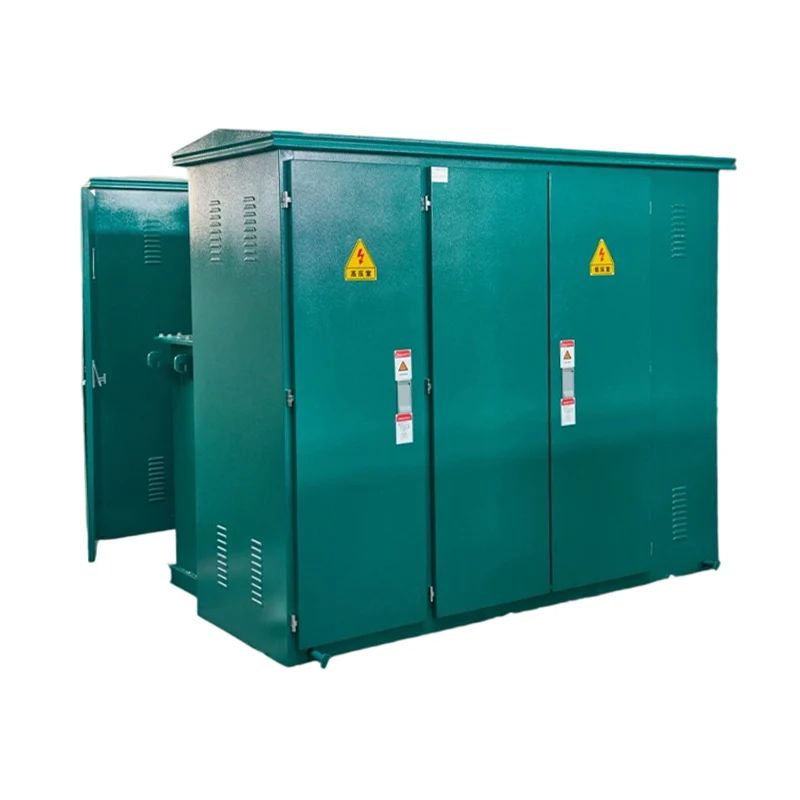

Puede estar seguro de comprar la subestación tipo caja estilo americano JUCEG ZGS en nuestra fábrica. La subestación ZGS tiene funciones como control de alto voltaje, protección, conversión y distribución de energía, y es adecuada para suministro de energía de red en anillo de 10KV, suministro de energía dual y sistemas de suministro de energía terminal. Adopta protección de doble fusible, con fusibles que tienen características de sensibilidad dual de corriente y temperatura, lo que garantiza una alta sensibilidad y confiabilidad de la protección. La línea entrante de alto voltaje utiliza componentes enchufables de cable, con buen rendimiento de aislamiento y instalación conveniente. Al mismo tiempo, el equipo cuenta con disyuntores visibles, facilitando la operación y mantenimiento. La subestación tipo caja estilo americano ZGS es aplicable a diversos entornos hostiles, como playas, praderas, desiertos, etc., donde no hay incendios, contaminación severa, medios químicos corrosivos ni polvo, ni riesgos de explosión.
La subestación tipo caja estilo americano ZGS opera dentro de un rango de temperatura ambiente de trabajo de -35 °C a +40 °C (o -25 °C a +40 °C según el modelo).
La altitud debe ser ≤ 1000 metros; humedad relativa: promedio diario ≤ 95%, promedio mensual ≤ 90%; intensidad del terremoto < 8; Velocidad del viento ≤ 35 metros por segundo.
|
Parámetro |
Valor |
|
Tensión nominal |
10/0,4 kV (AT/BT) |
|
voltaje máximo |
12 kV (lado AT) |
|
Frecuencia nominal |
50Hz/60Hz |
|
Capacidad nominal |
50 kVA – 2500 kVA (común: 315, 500, 630, 800, 1000, 1250, 1600, 2000 kVA) |
|
Tensión soportada de frecuencia de alimentación de 1 minuto |
|
|
Tensión soportada por impulso de relámpago |
|
|
Modo de enfriamiento |
Aceite natural aire natural (ONAN) / Autorefrigerante en baño de aceite |
|
Regulación de voltaje sin carga |
±5% o ±2×2,5% |
|
Nivel de ruido |
≤45-50dB |
|
Nivel de protección |
IP43 / IP44 |
|
Grupo de conexión |
Dyn11 o Y,yn0 |
● GB/T 17467 – Subestación prefabricada de alto/bajo voltaje
● DL/T 537 – Guía para la selección de subestaciones tipo caja prefabricadas AT/BT
● GB 1094 – Transformadores de potencia
● JB/T 10217-2013 – Transformador Combinado
● IEC 62271-202 – Subestaciones prefabricadas de alta y baja tensión (internacional)
|

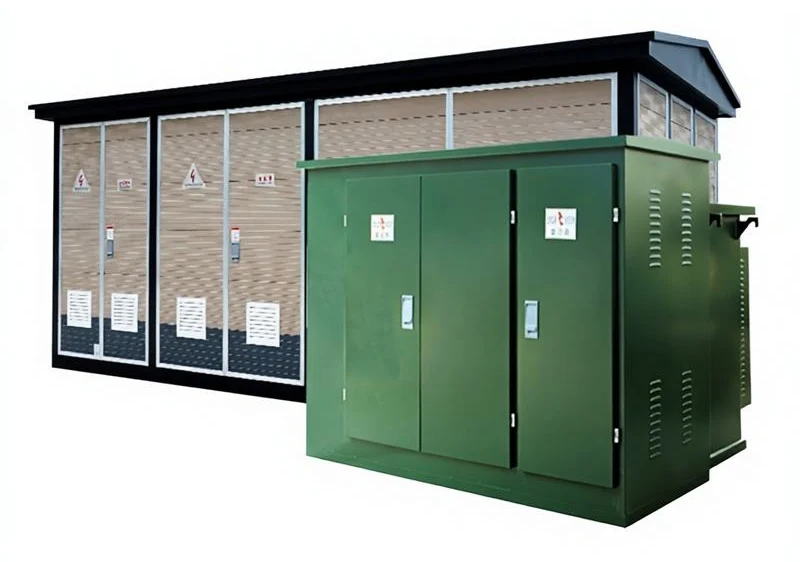

Aspecto |
Estilo americano ZGS |
Estilo europeo |
|
Volumen |
1/3 – 1/5 de estilo europeo |
Huella más grande |
|
Instalación |
Más fácil y más rápido |
Más complejo |
|
Costo |
Menor costo de construcción |
Mayor costo |
|
Mantenimiento |
Más simple |
Más involucrado |
|
Disipación de calor |
Mejor (transformador expuesto) |
Diseño cerrado |
La subestación tipo caja de estilo americano ZGS se aplica ampliamente en estas áreas, como nuevas áreas residenciales y comunidades; cinturones verdes y parques; estaciones de ferrocarril, aeropuertos y autopistas; hoteles y centros comerciales; parques industriales y empresas mineras; sitios de construcción (para suministro de energía temporal); edificios de gran altura; Proyectos de energías renovables (fotovoltaica, generación eólica).
