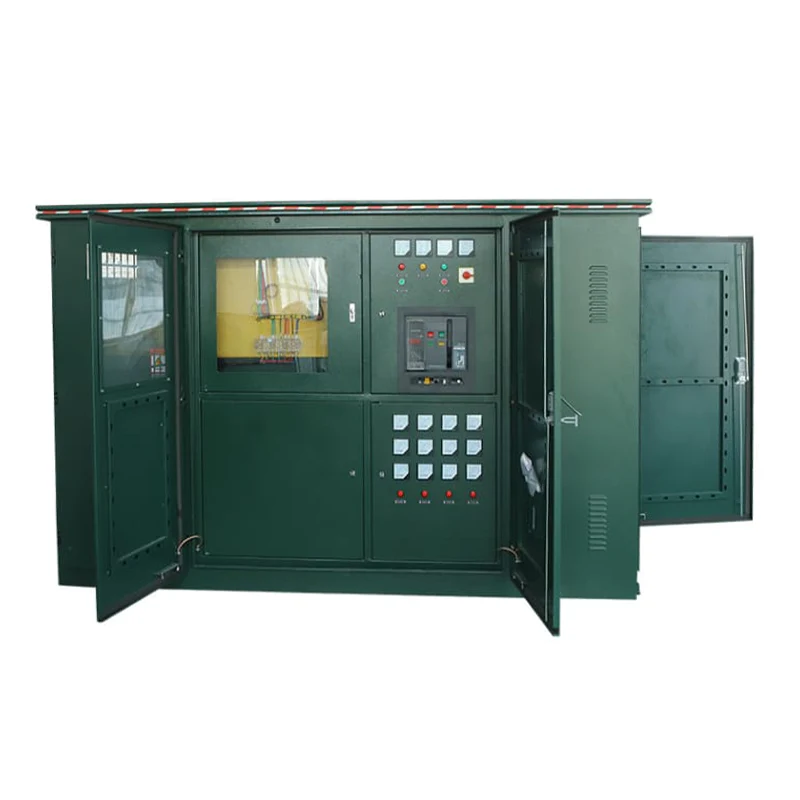

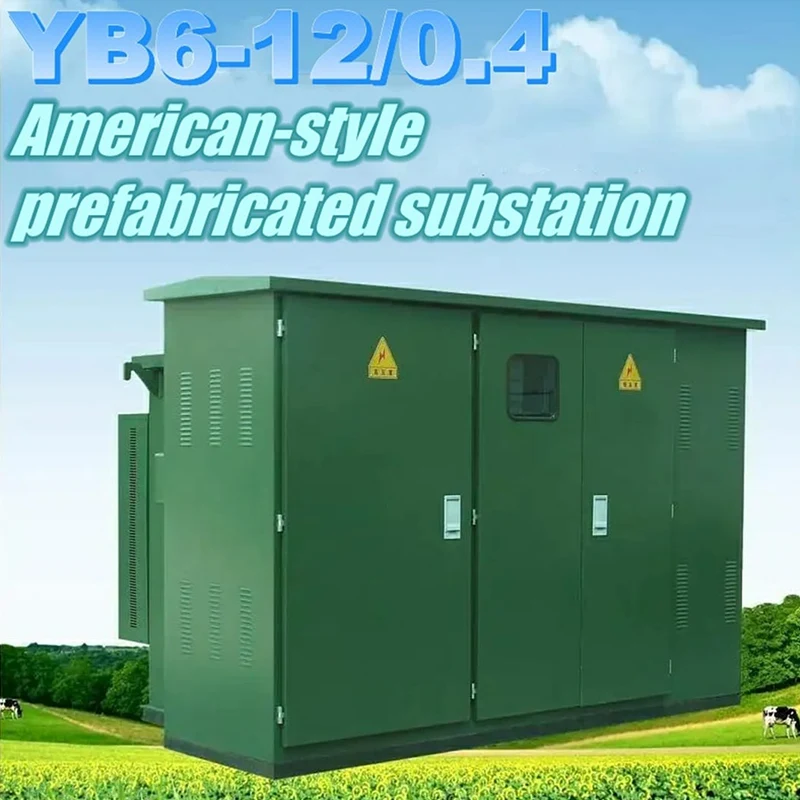

Subestación de caja prefabricada americana YB6 33kV

Como fabricante profesional de subestación de caja prefabricada estadounidense JUCEG YB6 de 33 kV de alta calidad, le ofreceremos el mejor servicio postventa. Con un tamaño extremadamente pequeño, es muy adecuado para aplicaciones urbanas; el diseño completamente aislado y sellado elimina los componentes activos expuestos; la protección de doble fusible y la flexibilidad del anillo/terminal mejoran la continuidad del suministro de energía; en comparación con las subestaciones tradicionales, los costos de instalación y mantenimiento son menores; premontado y probado en fábrica, se puede utilizar directamente para la puesta en servicio in situ; La subestación tipo caja prefabricada americana YB6 de 33 kV ofrece ventajas como monitoreo inteligente, integración SCADA y una variedad de opciones de materiales de carcasa.

Características de rendimiento

1. Completamente aislado, completamente sellado, sin necesidad de mantenimiento frecuente, lo que garantiza una protección confiable de la seguridad personal;

2. Estructura compacta, con un volumen de sólo 1/3 - 1/5 del de un transformador europeo equivalente, y una altura baja;

3. La subestación tipo caja prefabricada estadounidense YB6 de 33 kV puede adoptar una estructura tipo caja para evitar la contaminación del aceite del transformador en el tanque;

4. El lado de alto voltaje utiliza protección de rango completo de doble fusible, lo que reduce significativamente los costos: se puede usar en una red en anillo o como terminal, y el cabezal del cable se puede desconectar rápidamente con una corriente de carga de 200 A;

5. El cuerpo de la caja utiliza una placa compuesta de doble capa tipo panal, con funciones de aislamiento térmico y disipación de calor;

6. Se agrega un protector electrónico de pérdida de fase en el lado de bajo voltaje. Cuando ocurre un voltaje anormal en el sistema, puede desconectar rápidamente el interruptor principal de entrada;

7. El lado de alto voltaje utiliza interruptores de carga sumergidos en aceite o interruptores de carga SF6, que pueden actualizarse eléctricamente para sentar las bases para la automatización de la red de distribución;

8. Utilice transformadores de la serie S9 sumergidos en aceite o más superiores de la serie S11;

Condiciones del entorno laboral

Transporte:

Las subestaciones suministradas de fábrica deben llenarse con aceite de transformador de 25# (o 45#) como lo indica el indicador de nivel de aceite en el tanque de aceite. Durante el transporte y manipulación la subestación no debe invertirse ni voltearse, no deben golpearse piezas ni someterse a fuertes vibraciones.

Cuando la subestación tipo caja prefabricada americana YB6 de 33 kV se levanta y se traslada al sitio, se debe prestar especial atención. El gancho de elevación debe fijarse al gancho de elevación del tanque de aceite, y la elevación debe realizarse lentamente para evitar dañar la pintura de la superficie de la subestación con el cable de acero e incluso provocar que el centro de gravedad de toda la subestación se desplace, se incline o caiga.

Instalación:

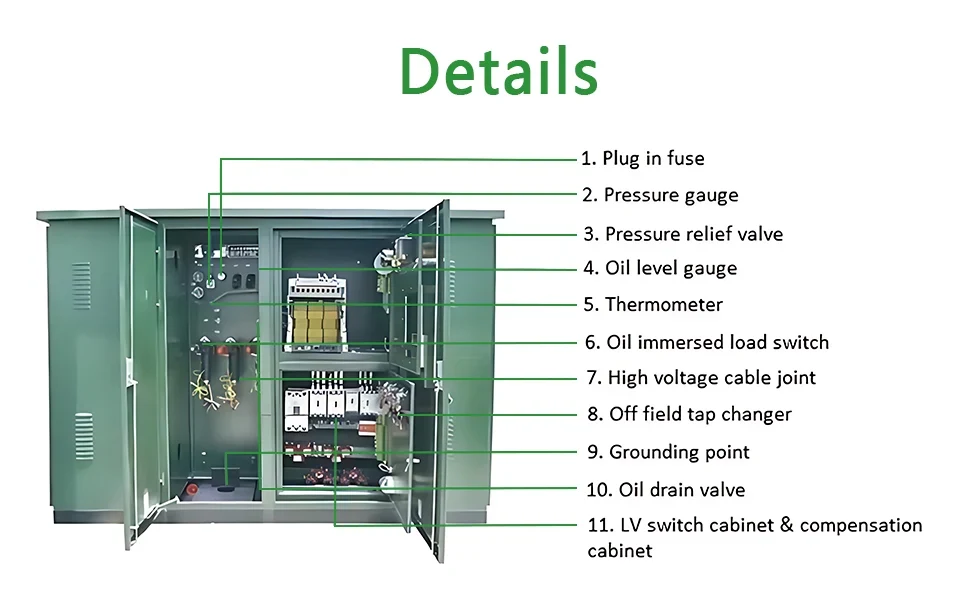

Cuando la subestación se instala en el sitio, se debe prestar atención a la protección de la pintura de la superficie del gabinete. No está permitido que manómetros, indicadores de nivel de aceite, termómetros, mangos de fusibles enchufables y elementos de casquillo aislante choquen, presenten grietas, etc., y los tornillos no deben estar flojos.

Retire todo el polvo y la suciedad del exterior de la subestación, del interior de la puerta del gabinete y de la superficie del casquillo aislante.

Compruebe si los datos de la placa de identificación y el certificado de producto de la subestación coinciden con el formulario de pedido y compruebe si faltan documentos y piezas de repuesto según la lista de embalaje.

En la figura se muestran los planos de construcción civil de los cables de la subestación y líneas de entrada/salida.

Mantenimiento:

Los productos suministrados por la fábrica se han sometido a un montaje y ajuste estrictos y no es necesario desmontarlos durante la instalación para evitar afectar el rendimiento. El mantenimiento se limita a las siguientes situaciones:

Realizar un análisis de muestra del aceite del transformador una vez al año;

Si el nivel de aceite baja, rellénelo rápidamente. El grado de aceite debe ser el mismo que el del tanque;

Después de que se funde el fusible, se debe identificar la causa y, al reemplazar el núcleo del fusible, preste atención a que sus especificaciones y el modelo deben ser los mismos que las especificaciones y el modelo originales.
