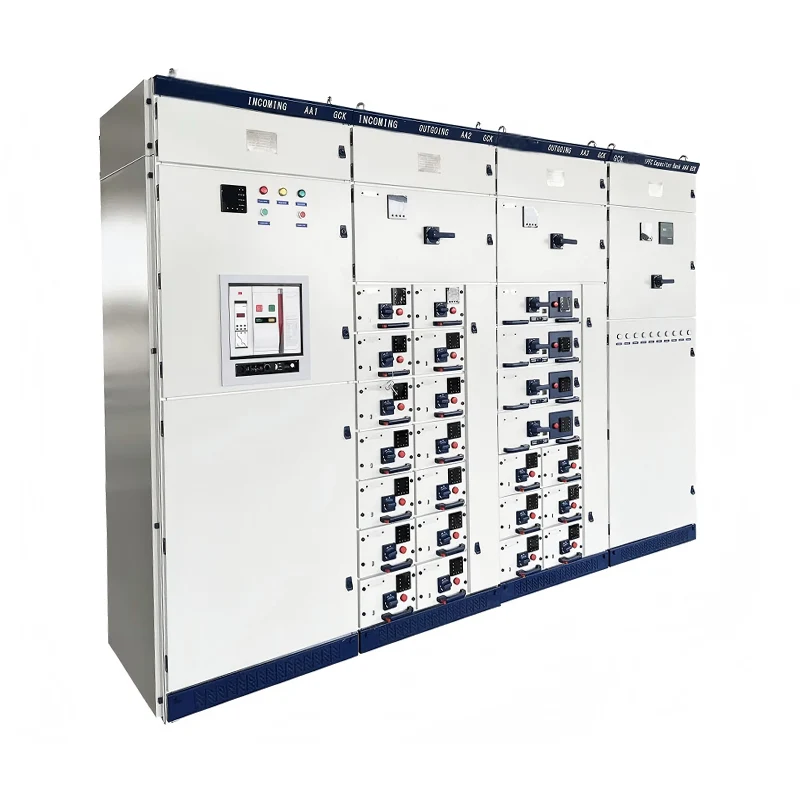

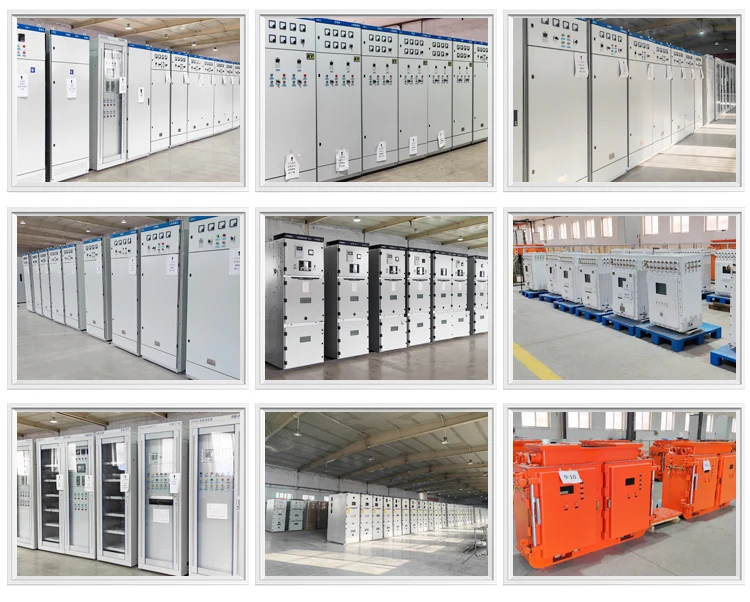

Aparamenta extraíble de bajo voltaje GCS

JUCEG es un fabricante y proveedor especializado en el suministro de aparamenta extraíble de bajo voltaje GCS. El aparamenta extraíble de bajo voltaje GCS ha sido ampliamente adoptado por los usuarios de energía y es adecuado para distribución, control centralizado de motores eléctricos, compensación de potencia reactiva, etc. en sistemas de generación y suministro de energía con una frecuencia de CA trifásica de 50 (60) Hz, un voltaje de trabajo nominal de 380 V (400 V, 660 V) y una corriente nominal de 4000A o menos. El tablero de distribución extraíble de bajo voltaje GCS se ha utilizado ampliamente en grandes plantas de energía, sistemas petroquímicos y otros lugares con altos niveles de automatización y requisitos para interfaces de computadora. Como dispositivo de distribución de bajo voltaje para energía CA trifásica con una frecuencia de 50 (60) Hz, un voltaje de trabajo nominal de 380 V (400 V, 660 V) y una corriente nominal de 4000 A o menos, se utiliza en sistemas de suministro y generación de energía para distribución, control centralizado de motores y compensación de potencia reactiva, desempeñando un papel importante.

Especificaciones técnicas

Tensión nominal: Circuito principal CA 380 V (400 V, 660 V), circuito auxiliar CA 220 V, 380 V (400 V), CC 110 V, 220 V.

Frecuencia nominal: 50 (60) Hz.

Tensión nominal de aislamiento: 660 V (1000 V).

Corriente nominal: bus horizontal ≤ 4000 A, bus vertical (MCC) 1000 A.

Corriente nominal soportada a corto plazo del bus: 50 kA, 80 kA (1 s).

Corriente nominal máxima soportada del bus: 105 kA, 176 kA (0,1 s).

Voltaje de prueba de frecuencia eléctrica: circuito principal 2500 V/1 min, circuito auxiliar 1760 V/1 min (algunos materiales mencionan 2000 V/1 min).

Tipos de aparamenta: extraíble frente a fija

Las aparamentas extraíbles y fijas poseen atributos distintivos que permiten su aplicación en diferentes situaciones en los sistemas de energía eléctrica. El tablero extraíble de bajo voltaje GCS está diseñado para aplicaciones donde los factores variables y el fácil acceso son muy importantes. Estos sistemas permiten la extracción única de un componente específico que no afecta a todo el sistema, simplificando así los procesos de mantenimiento y actualización. Este tipo de aparamenta es apropiado en sistemas eléctricos complejos, ya que es necesario evitar en la medida de lo posible los tiempos de inactividad. Por otro lado, los aparatos de conmutación fijos son siempre más duraderos y económicos; sin embargo, está dirigido a áreas donde el mantenimiento de activos es poco común y la demanda de reemplazo de equipos es baja. Proporcionan una solución relativamente más limitada, algo imprescindible en determinadas instalaciones confinadas.

Al revisar los 3 resultados de búsqueda principales, surgió una tendencia de la búsqueda, que se centró en algunos parámetros técnicos clave que distinguen a estos tipos de aparamenta:

· Accesibilidad: La principal preocupación con respecto a las unidades extraíbles es que se pueda acceder fácilmente a ellas, lo que permite un mantenimiento, reparación y reemplazo de los componentes fácil y rápido, como es el caso de los sistemas que tienen altos requisitos de tiempo de actividad.

· Costo: Sin embargo, se prefieren los tableros fijos, especialmente por consideraciones de costo, ya que son menos costosos debido a su estructura simple y sus bajos requisitos de mantenimiento.

· Tamaño: El carácter compacto de las aparamentas fijas también se señala como la principal ventaja en situaciones de colocación espacial.

¿Cómo funciona una aparamenta extraíble GCS?

1.Función y composición general:

El cuadro extraíble de bajo voltaje GCS es un dispositivo de distribución de energía CA trifásico con un voltaje de trabajo nominal de 380 V (ampliable a 400 V y 660 V) y una corriente nominal de hasta 4000 A (la versión mejorada puede alcanzar 6300 A). Sus funciones principales incluyen distribución de energía, control centralizado de motores eléctricos y compensación de potencia reactiva. Se utiliza ampliamente en centrales eléctricas, industrias petroquímicas, metalurgia, textiles, edificios de gran altura y sistemas de distribución de energía de otras industrias.

2.Diseño de cajón modular:

El armario de distribución adopta una estructura tipo cajón. Cada cajón es una unidad funcional independiente, con un módulo de altura de 160mm. Los tableros extraíbles de bajo voltaje GCS se dividen en cinco series de tamaños: 1/2 unidad, 1 unidad, 1,5 unidades, 2 unidades y 3 unidades. La altura del cajón se puede regular, mientras que el ancho y la profundidad son fijos, asegurando la intercambiabilidad de las mismas unidades funcionales. El panel del cajón está equipado con indicadores de posición como "abrir", "cerrar", "probar" y "retirar" y también viene con un dispositivo de bloqueo mecánico para evitar un funcionamiento accidental. El cajón se empuja hacia adelante a través de una ranura deslizante y una estructura de bloque deslizante, y el dispositivo de bloqueo con límite de resorte mejora la estabilidad y evita el sobrecalentamiento de los componentes o el desprendimiento del cajón.

3.Aislamiento del salón funcional y disposición de las barras colectoras:

El armario se divide en sala de unidades funcionales, sala de barras y sala de cables. Cada habitación está estrictamente aislada para evitar la propagación de averías. La sala de la unidad funcional alberga la cajonera, la sala de la barra colectora organiza la barra colectora horizontal y la sala de cables realiza la entrada y salida de cables de arriba a abajo. La barra colectora horizontal está dispuesta en posición horizontal en la parte posterior del gabinete, lo que mejora la capacidad de resistir fuerzas eléctricas y permite que el circuito principal tenga una alta resistencia a cortocircuitos (la corriente dinámica estable puede alcanzar 76 kA). La barra colectora vertical tiene una corriente nominal de 1000 A (para gabinetes MCC), lo que cumple con los requisitos para la distribución de energía de gran capacidad.

4.Conexión eléctrica y diseño del adaptador:

Enchufe y adaptador: las líneas entrantes y salientes del cajón utilizan un número diferente de estructuras de tiras de componentes enchufables según el tamaño actual para garantizar un contacto confiable. El cajón de 1/2 unidad se conecta al compartimiento de cables a través del adaptador tipo placa posterior tipo ZJ-2. El cajón de la unidad adopta la estructura tipo varilla o tubo del adaptador tipo ZJ-1 para reducir el aumento de temperatura y mejorar la confiabilidad. El diseño del compartimiento de cables del tablero extraíble de bajo voltaje GCS admite líneas entrantes y salientes superiores e inferiores. El transformador de corriente de secuencia cero se coloca en el compartimento para facilitar la instalación y el mantenimiento. El ancho del compartimento se puede seleccionar entre 240 mm o 440 mm para cumplir con los diferentes requisitos de cantidad de cable.
