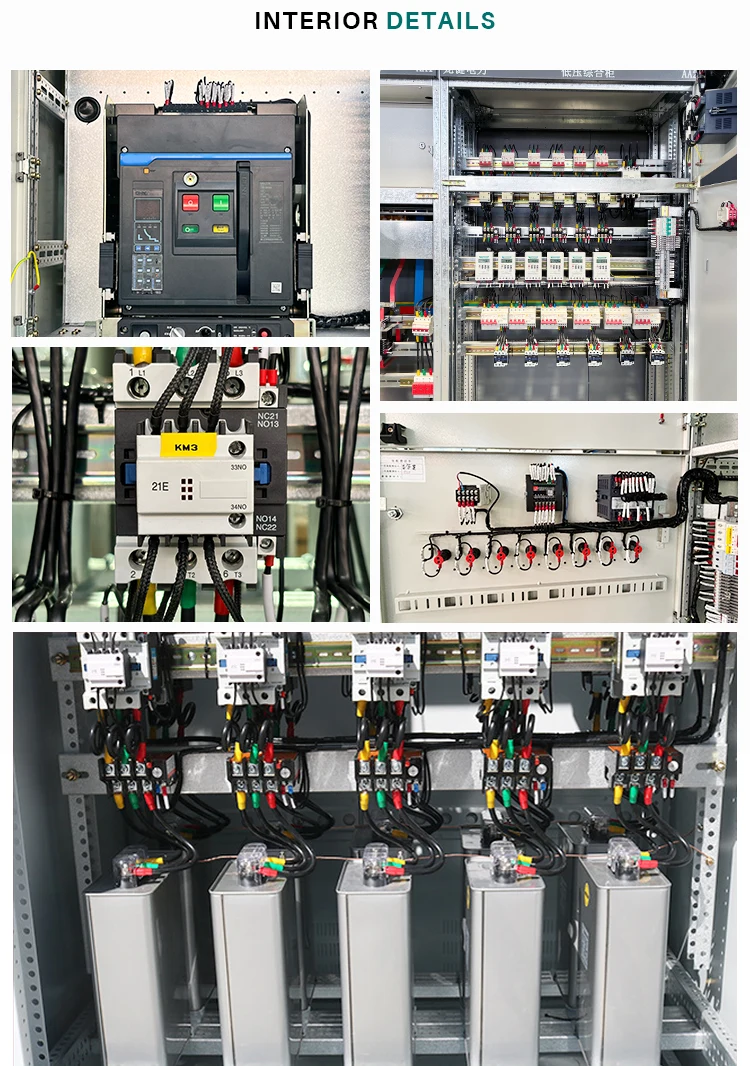

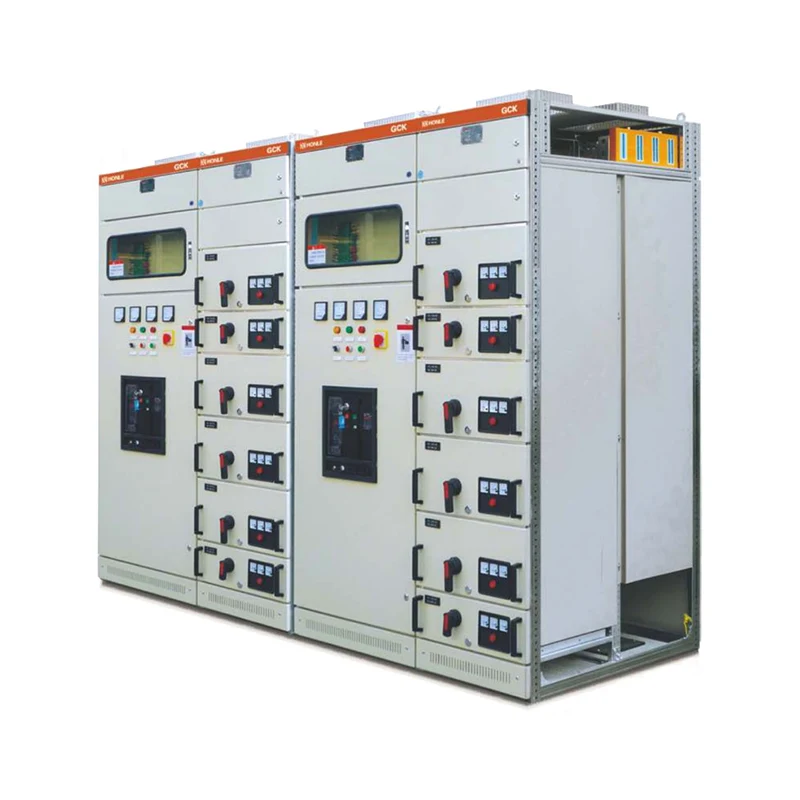

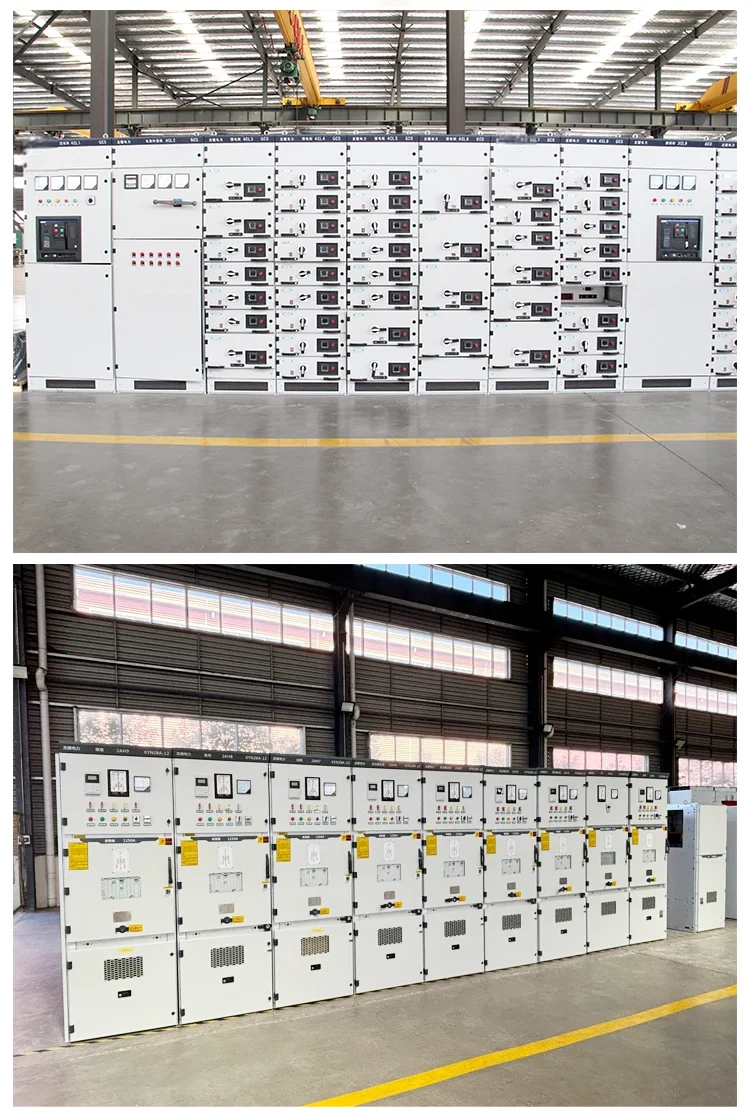

Puede estar seguro de comprar tableros de distribución extraíbles de bajo voltaje JUCEG GCK en nuestra fábrica. Se adopta la estructura de ensamblaje combinada y todos los componentes del marco del gabinete están conectados mediante tornillos, evitando la deformación y la tensión de la soldadura, y mejorando la precisión y el nivel de estandarización. El gabinete está dividido en tres secciones aisladas: cámara de barras colectoras, cámara de unidades funcionales y cámara de cables, que pueden prevenir eficazmente la propagación de accidentes y facilitar el mantenimiento en vivo. El nivel de protección puede alcanzar IP30/IP40. La cajonera está equipada con un sistema de bloqueo mecánico que facilita el mantenimiento en vivo. El enchufe del circuito principal del tablero de distribución extraíble de bajo voltaje GCK adopta una carcasa de plástico de ingeniería retardante de llama para sellar, y la estructura de la válvula se cierra automáticamente cuando se extrae el cajón, lo que garantiza la seguridad operativa. La extracción e inserción de la unidad funcional (cajón) son operaciones de palanca, que son cómodas y fiables de operar. La cajonera y la puerta se bloquean mecánicamente mediante el mecanismo de funcionamiento del interruptor principal. Cuando el interruptor principal está en la posición cerrada, la puerta no se puede abrir, lo que facilita el mantenimiento seguro del equipo eléctrico. Los componentes tienen una gran versatilidad, buena aplicabilidad y un alto nivel de estandarización. La altura de la cajonera está modularizada, lo que facilita su combinación y ampliación según sea necesario.
Tensión nominal: CA 380 V, 660 V
Corriente nominal: Barra colectora horizontal hasta 4000A, Barra colectora vertical hasta 1600A
Corriente nominal soportada a corto plazo: valor RMS 50 kA, 80 kA, valor pico 105 kA, 176 kA
Clase de protección: IP30, IP40
La temperatura del aire ambiente alrededor del tablero de distribución extraíble de bajo voltaje GCK no excede los +40 ℃, no es inferior a -5 ℃ (algunos productos pueden ser tan bajos como -25 ℃) y la temperatura promedio dentro de 24 horas no excede los +35 ℃. La humedad relativa no supera el 50 % a la temperatura más alta de +40 ℃ y puede tener una humedad relativa más alta a temperaturas más bajas.
La altitud no supera los 2000 m (algunos productos no requieren más de 1000 m). Grado de contaminación 3.
Antes de la instalación, es necesario verificar si el tablero extraíble de bajo voltaje GCK está intacto y si ha estado húmedo. Además, verifique si faltan piezas o hay daños durante el transporte de acuerdo con la lista de empaque.
El armario de distribución debe instalarse en un lugar limpio, seco y bien ventilado. Evite instalarlo en lugares con gases corrosivos, vapores o polvo explosivo.
Durante la instalación, siga el manual de instalación y funcionamiento del producto para garantizar la secuencia de instalación correcta y que la calidad de la instalación cumpla con los estándares.
Al ensamblar el gabinete de distribución en secciones, use pernos para apretar en los orificios de unión para garantizar una conexión firme y confiable entre los gabinetes.
Antes de la operación, verifique si el equipo eléctrico y el cableado dentro del gabinete de distribución cumplen con los requisitos del dibujo, si los terminales están marcados con números y si el cableado está limpio y firme.
Durante la operación, siga estrictamente los procedimientos de operación para evitar una operación accidental que pueda causar daños al equipo o lesiones personales.
La extracción e inserción de la cajonera debe realizarse con el interruptor principal en posición abierta para garantizar un funcionamiento seguro.
Hay un dispositivo de bloqueo mecánico entre el mecanismo operativo y la puerta. Sólo cuando el interruptor principal está en posición abierta se puede abrir la puerta, facilitando el mantenimiento y sustitución del equipo eléctrico.
Limpie e inspeccione periódicamente el tablero de distribución extraíble de bajo voltaje GCK para garantizar que la superficie del equipo esté limpia y libre de polvo, y que los contactos del equipo eléctrico estén en buenas condiciones.
Verifique periódicamente la confiabilidad del enclavamiento mecánico y del enclavamiento eléctrico para garantizar la seguridad del funcionamiento del equipo.
Verifique y pruebe periódicamente si todos los medidores y relés funcionan correctamente para garantizar la función de protección normal del equipo.
Inspeccione y pruebe periódicamente el dispositivo de conexión a tierra del gabinete de distribución para garantizar que sea firme y confiable.
