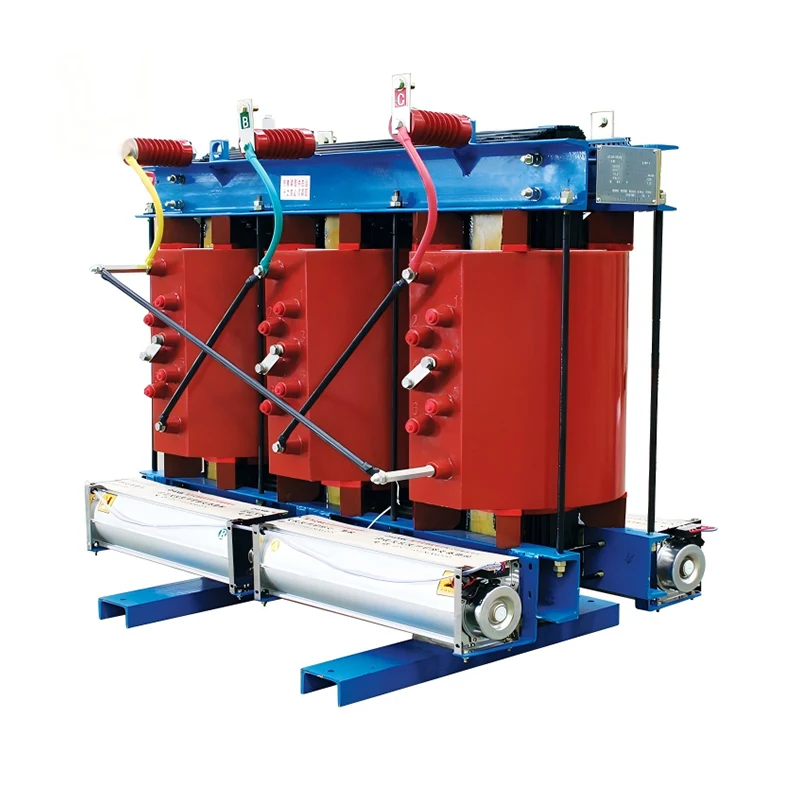

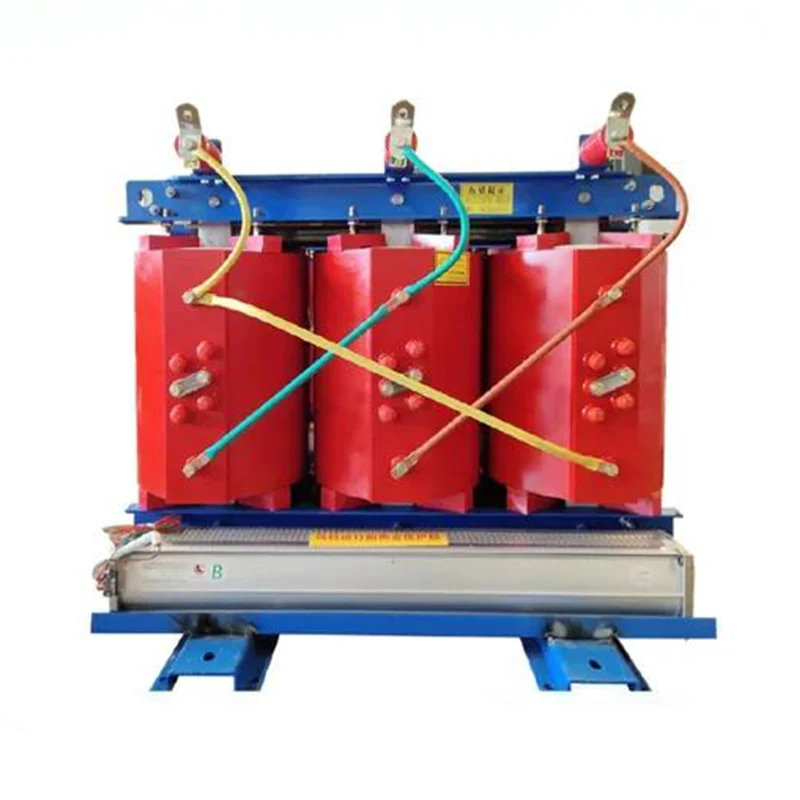

Transformador de potencia tipo seco tipo núcleo

Como fabricante profesional, nos gustaría ofrecerle el transformador de potencia de tipo seco tipo núcleo JUCEG. Y le ofreceremos el mejor servicio posventa y entrega oportuna. Se adopta la estructura de núcleo de hierro tipo corazón, donde la columna del núcleo de hierro y el yugo forman un circuito magnético cerrado, y el devanado está envuelto alrededor de la columna del núcleo de hierro. El núcleo de hierro generalmente se fabrica apilando láminas de acero de silicio laminadas en frío de grano orientado de alta conductividad magnética y alta calidad para reducir la pérdida y la corriente sin carga. La superficie del núcleo de hierro está recubierta con una resina especial para evitar la humedad y el óxido y reducir el ruido de funcionamiento. El devanado se trata con resina epoxi o aislamiento de impregnación para formar una estructura de fibra de vidrio de alta resistencia, que tiene un excelente rendimiento eléctrico y resistencia mecánica. Se colocan tubos aislantes entre los devanados de alto y bajo voltaje para aumentar el aislamiento eléctrico, y se utilizan bloques espaciadores y placas de soporte para restringir las bobinas y garantizar la estabilidad y confiabilidad de los devanados. El transformador de potencia de tipo seco de tipo núcleo se basa principalmente en la convección de aire o el enfriamiento por aire forzado para la disipación de calor. Cuando se utiliza refrigeración por aire natural (AN), el transformador puede funcionar de forma continua a la capacidad nominal durante mucho tiempo. Cuando se utiliza refrigeración por aire forzado (AF), la eficiencia de disipación de calor mejora al aumentar el número de ventiladores y la capacidad de salida del transformador se puede aumentar en un 50%, lo que es adecuado para operación de sobrecarga intermitente o operación de sobrecarga de emergencia por accidente.

Tipos de transformadores tipo seco:

1.Transformador de tipo seco de resina fundida (CRT):

Utiliza resina epoxi para encapsular los devanados, protegiéndolos de la humedad, el polvo, la corrosión y otros factores ambientales.

Adecuado para zonas de alta humedad, instalaciones interiores y zonas con riesgo de incendio por su carácter no higroscópico, no inflamable y libre de mantenimiento.

Disponible en potencias desde 25 kVA hasta 12.500 kVA, con una clase de aislamiento de F (aumento de temperatura de 90 °C).

2.Transformador impregnado de presión de vacío (VPI):

Impregna los devanados con resina de poliéster clase H al vacío y presión, eliminando espacios de aire o huecos en el aislamiento.

Mejora la resistencia mecánica, la rigidez dieléctrica y la estabilidad térmica.

Adecuado para instalaciones al aire libre, eventos sísmicos y fluctuaciones de temperatura debido a su construcción robusta, gabinete resistente a la humedad y bajo coeficiente de expansión térmica.

Datos técnicos

Ventajas

Excelente rendimiento de aislamiento eléctrico: después de ser impregnado, el transformador de potencia de tipo seco de núcleo puede penetrar completamente la resina epoxi en el interior del devanado, llenando los espacios entre los materiales aislantes y mejorando el rendimiento general del aislamiento. La capa de aislamiento del devanado impregnada es uniforme y densa, lo que reduce el riesgo de descarga local y mejora la confiabilidad del transformador.

Resistencia mecánica mejorada: después de la impregnación, la resina epoxi se solidifica estrechamente con el devanado, formando una estructura integral, lo que mejora la resistencia mecánica y la resistencia a las vibraciones del devanado. El proceso de impregnación puede fijar la posición de los materiales aislantes y evitar que se aflojen o se muevan debido a vibraciones o cambios de temperatura.

Resistencia a la humedad y al moho: el proceso de impregnación forma una película protectora densa en la superficie del bobinado, evitando eficazmente la entrada de humedad y evitando que los materiales aislantes se humedezcan y se enmohezcan. A través del tratamiento de resistencia a la humedad y al moho, se extiende la vida útil de los materiales aislantes del transformador y se reducen las fallas causadas por el envejecimiento del aislamiento.

Mejora del rendimiento de disipación de calor: el tratamiento de impregnación del transformador de potencia de tipo seco de núcleo puede llenar los espacios entre los materiales aislantes, reducir la capa de aire y mejorar la eficiencia de la conducción de calor, ayudando al devanado a disipar el calor. Combinado con un diseño de ventilación razonable, el transformador tipo seco impregnado también puede lograr un buen rendimiento de disipación de calor.

Rentabilidad: en comparación con el tipo de fundición, el tratamiento de impregnación puede utilizar menos material de resina epoxi en algunos casos, lo que reduce los costos de material. El tratamiento de impregnación es adecuado para devanados de diferentes formas y tamaños, tiene una alta flexibilidad de proceso y puede satisfacer diversas necesidades.
