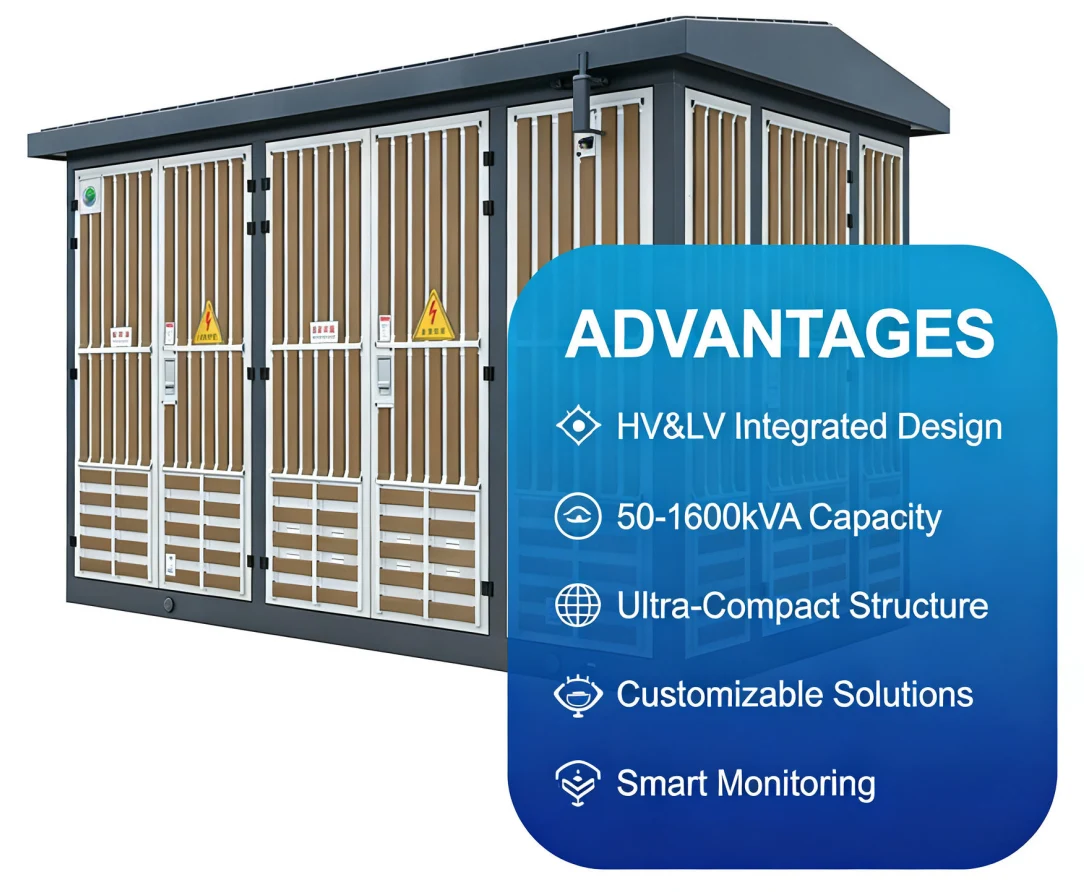

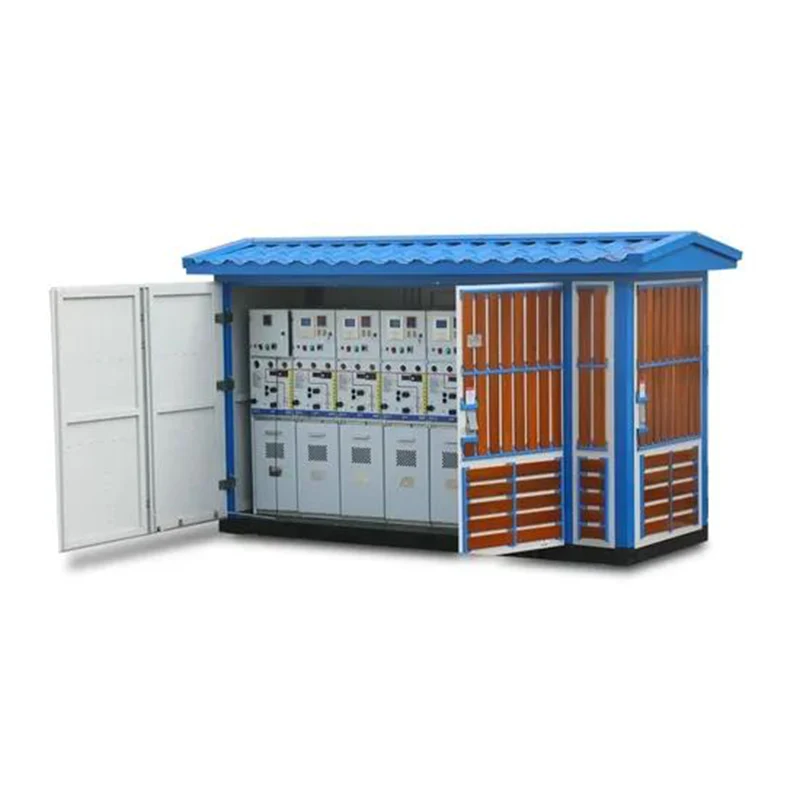

Subestación tipo caja europea de 1250 kVA

JUCEG, como fábrica profesional de investigación y desarrollo y fabricación de subestaciones tipo caja europeas de 1250 kVA en China, se especializa en producción en masa, estricto control de calidad ISO y servicio OEM/ODM. La subestación tipo caja europea es un equipo de distribución de energía preensamblado de capacidad media a grande. La subestación tipo caja europea integra aparamenta de alta tensión, transformadores, dispositivos de distribución de baja tensión y equipos auxiliares dentro de una caja de estructura de acero preparada en fábrica. La subestación tipo caja europea de 1250 kVA es adecuada para la distribución de energía en redes eléctricas urbanas, parques industriales, edificios comerciales y nuevos proyectos de energía. Esta capacidad tiene especificaciones estándar y se encuentra comúnmente en los productos de la serie YBW/YBP, y admite niveles de voltaje que van desde 10 kV a 35 kV.

¿Qué es una subestación tipo caja europea?

La subestación europea tipo caja es un conjunto preensamblado de equipos de distribución de energía que integra aparamenta de alto voltaje, transformadores de distribución y dispositivos de distribución de bajo voltaje dentro de una carcasa metálica sellada. Se originó en Europa y se usa ampliamente en todo el mundo. Su concepto de diseño enfatiza la modularización, la compacidad, la alta protección y la adaptabilidad ambiental, y es adecuado para escenarios como actualizaciones de la red eléctrica urbana, integración de nuevas energías y suministro de energía industrial.

Definición central y características estructurales

-La subestación tipo caja europea es un tipo de equipo eléctrico "llave en mano" que integra la sala de alto voltaje, la sala de transformadores y la sala de bajo voltaje de una subestación tradicional en uno o más recintos tipo contenedor estándar, lo que permite un despliegue rápido y una reubicación flexible.

-El diseño adopta una configuración de tres partes "gabinete de alto voltaje + transformador + gabinete de bajo voltaje", con cada sala funcional separada de forma independiente y sin interferir entre sí.

-El diseño compacto da como resultado un área de sólo 1/10 a 1/5 de la subestación de construcción civil convencional para la misma capacidad, lo que la hace adecuada para áreas con espacio urbano limitado.

-El gabinete generalmente está hecho de placas de acero galvanizado o materiales compuestos, con un nivel de protección de IP44 a IP54, capaz de soportar ambientes hostiles como tormentas, niebla salina y polvo.

-La subestación tipo caja europea de 1250 kVA utiliza cubiertas de techo de doble capa, materiales aislantes y sistemas de ventilación forzada para adaptarse a temperaturas extremas que oscilan entre -40 °C y +40 °C, lo que garantiza el funcionamiento estable del equipo.

-Los conductos de aire con disipación de calor optimizados y los materiales de reducción de ruido dan como resultado un ruido de funcionamiento inferior a 55 dB, cumpliendo con los requisitos de protección ambiental de las áreas residenciales.

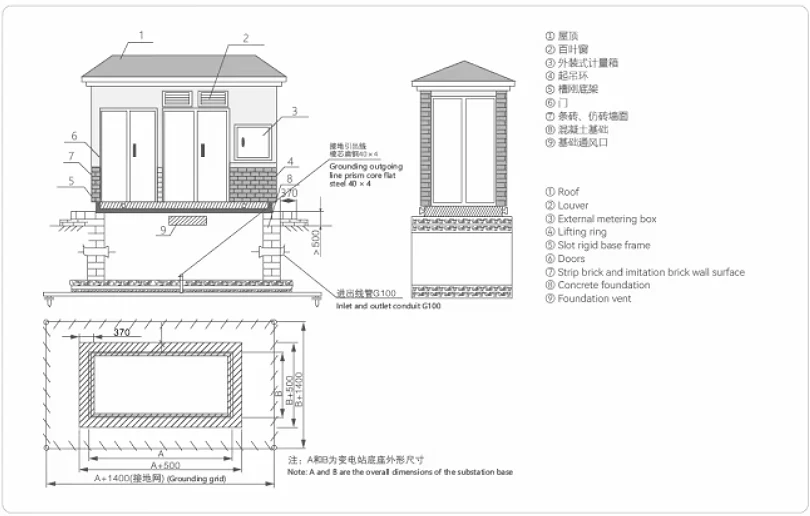

- El material del gabinete puede ser una placa de aleación de aluminio, una placa de acero inoxidable, una placa compuesta, una placa de cemento reforzada con fibra de vidrio, etc.

- La base de la subestación está fabricada en canal de acero galvanizado o cemento, con fuerte resistencia a la corrosión y suficiente resistencia mecánica.

- El techo aplica una estructura de doble capa, que tiene buen aislamiento térmico, protección contra la radiación y efecto de ventilación.

- Cada compartimento de la subestación está separado por placas de hierro para formar una pequeña cámara independiente. Cada compartimento está equipado con instalaciones de iluminación. La parte superior del compartimiento del transformador está equipada con un dispositivo de escape automático para ajustar la temperatura del compartimiento del transformador.

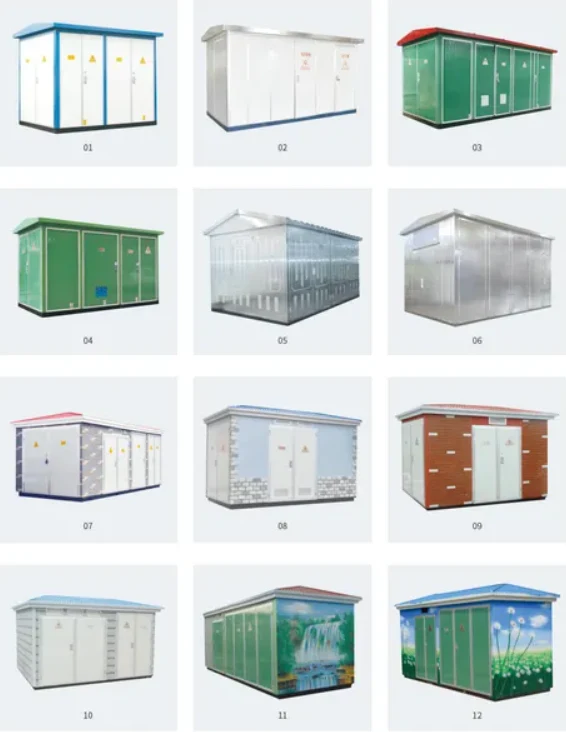

- El color de la subestación se puede personalizar para adaptarse al entorno circundante.

- El transformador se puede configurar con un transformador sumergido en aceite o un transformador de tipo seco, según corresponda.

Condiciones ambientales:

1. Temperatura ambiente alta: +40ºC

2. Temperatura ambiente baja: -25ºC

3. La temperatura media en un período de 24 horas no excederá los 30 °C.

4. Altitud: <1000 m

5. Los criterios de humedad relativa (HR): la HR media diaria no debería ser superior al 95%; La AH media mensual no sería superior al 90%

6. La aceleración horizontal no es superior a 0,4 m/s2 y la aceleración vertical no es superior a 0,2 m/s3.

7. Ubicación de instalación: Instalar en un lugar libre de fuego, peligro de explosión y gases químicos corrosivos y áreas bien ventiladas.

8. Inclinación del lugar de instalación: no más de 5 grados

Estándares de implementación:

1. Transformador de potencia GB1094.1-2-2013

2. Parámetros y requisitos técnicos del transformador trifásico sumergido en aceite GB/T6451-2015

3. Transformador de potencia GB1094.3-2017
